라우팅에 인라인 부품 추가

인라인 부품(예: 수축 포장 및 부츠)을 라우팅 어셈블리에 추가하고 라우팅에 맞게 정렬할 수 있습니다.

1. Routing 설계 라이브러리에서 인라인 부품을 끕니다.
   라우팅 속성 PropertyManager에서 선택한 옵션에 따라 설정 선택 대화 상자 또는 부품 설정 PropertyManager가 표시됩니다. 삽입된 부품 이름은 파트 입력 상자에 표시됩니다.
2. 부품 정렬 PropertyManager에서 현재 선택사항을 클릭합니다.
3. 그래픽 영역에서 다음을 선택합니다.
   1. 라우팅 자유곡선.
   2. 정렬할 부품의 모서리, 축 또는 점.
   3. 적용을 클릭합니다.
      적용된 선택사항은 라우팅 정렬 입력 상자에 표시됩니다.

      입력 상자를 오른쪽 클릭하고 삭제 또는 선택 제거를 클릭하여 선택사항을 선택 취소할 수 있습니다.

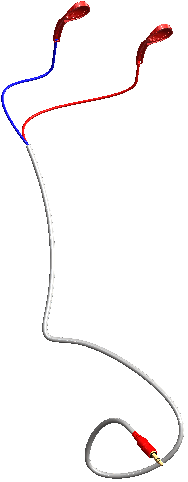

      인라인 부품이 없는 어셈블리

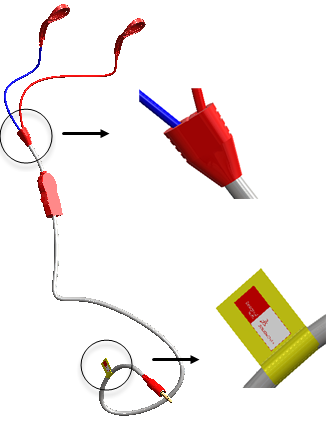

      인라인 부품이 있는 어셈블리
