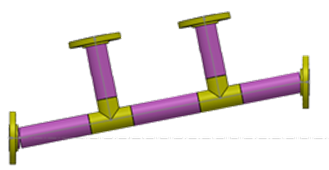

경사 추가 파이프 배관에 경사를 추가하는 방법: 배관 어셈블리를 열고 파이핑 > 배관 편집 (배관 도구 모음)을(를) 클릭합니다. 경사를 추가할 위치에서 스케치 요소를 오른쪽 클릭하고 경사 추가 를 선택합니다. 파이프 경사 PropertyManager의 배관선에서 경사를 적용할 배관선을 선택합니다. 첫 번째 선분과 축 방향으로 정렬되어야 합니다. 그래픽 영역에서 설계 라이브러리 또는 Routing 라이브러리의 이음쇠를 배관선으로 끌어 놓습니다. 이음쇠가 고정되었거나 외부 메이트가 있어 이음쇠가 이동하지 못하는 경우에는 이음쇠를 경사에 추가할 수 없습니다. 중력 평면을(를) 선택합니다. 배관선은 해당 평면에 있어야 합니다. 시작점을(를) 선택합니다.시작점은 배관선에서 경사를 회전하고 작성하는 데 사용할 수 있는 고정점이어야 합니다. 비율 또는 각도 치수로 표시된 경사의 회전 각도를 입력하십시오. 용접 틈을 추가하려면 용접 틈 을 선택하고 PropertyManager의 배관선 상자에서 선분을 선택합니다. 용접 틈을 덮어쓸 수 있도록 설정하려면 기본 틈 덮어쓰기를 선택하고 값을 지정합니다. PropertyManager 맨 위에 있는 핀고정 을 클릭한 다음 을 클릭하여 경사를 추가하고 PropertyManager를 열어 놓습니다. 경사가 배관선에 추가됩니다. 배관선을 선택하고 경사 편집 을 오른쪽 클릭하여 경사를 편집할 수 있습니다. 경사를 제거하려면 선분을 오른쪽 클릭하고 경사 제거 를 선택합니다. 또한 도면 및 BOM에서 경사에 주석을 추가할 수 있습니다. 상위 주제경사 도면에서 경사 주석 작성하기 경사 PropertyManager
