접합 추가하기

이 항목에서는 배관 분할 후 접합을 추가하는 방법에 대해 설명합니다.

1. 배관 편집 모드에서 배관 어셈블리를 엽니다.
2. 분할하려는 배관 내 위치에서 스케치 요소를 오른쪽 클릭한 후 도구 > Routing > 전기 배선 > 배관 분할을 클릭합니다.
   스케치 요소가 분리되는 위치에 분할점이 추가됩니다.
3. 분할점을 선택하고 도구 > Routing > 전기 배선 > 접합 추가를 클릭합니다.
4. 설계 라이브러리에서 접합 부품을 분할점으로 끌어놓습니다.
   접합은 다양한 와이어 크기를 지원합니다. 와이어 크기를 기준으로 사용할 접합 부품의 설정을 선택합니다.
5. 접합 추가 PropertyManager에서 접합의 이름을 입력하고 원하는 경우 커넥터 테이블과 BOM을 추가하는 옵션을 선택합니다.
6. 을(를) 클릭합니다.

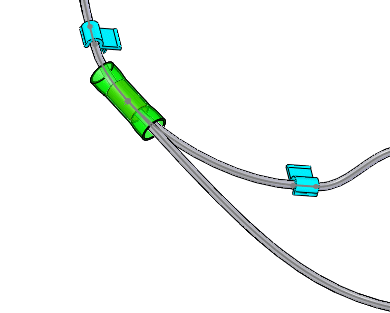

   접합이 FeatureManager 디자인 트리에 추가됩니다.

   라우팅에 추가 명령을 사용하여 라우팅에 접합 부품을 추가할 수 있습니다. 그래픽 영역에서 접합을 추가하고 기존 라우팅을 여기에 연결할 수 있습니다.
