적절한 열 머리글이 있는 Excel 스프레드시트를 작성합니다. 케이블 라이브러리의 경우 케이블 라이브러리와 코어 라이브러리에 대한 열 머리글을 작성할 수 있습니다. 스프레드시트를 작성할 때 다음 규칙을 사용합니다. 모든 열 머리글이 필요합니다. 열 머리글은 작성할 라이브러리 파일 형식에 따라 달라집니다. Excel 파일 필드의 머리글은 다른 이름을 사용할 수 있으며, 이 이름을 Excel 파일을 불러올 때 라이브러리 머리글 필드 이름으로 매핑할 수 있습니다.
케이블 라이브러리에는 케이블을 정의할 행과 각 심선을 정의할 행이 필요합니다. 파이핑 및 튜빙 피복 라이브러리에는 피복 라이브러리 및 재질 라이브러리에 대한 열 이름이 있을 수 있습니다. 다른 라이브러리에는 행이 하나만 필요합니다.
다음 테이블에는 각 파일 형식에 대한 열 머리글이 나열되어 있습니다.
| 케이블 라이브러리의 열 머리글 |
|
코어 라이브러리의 열 머리글 |
| 케이블 이름 |
바깥 지름 |
|
케이블 이름 |
색상 |
| 품번 |
코어 수 |
|
와이어 이름 |
표시 색상 |
| 설명 |
최소 굽힘 반경 |
|
크기 |
최소 굽힘 반경 |
| 단위 길이당 질량 |
|
|
바깥 지름 |
씰 |
| |
|
|
단위 길이당 질량 |
|
케이블 와이어 라이브러리 마법사
에서 최소 굽힘 반경 및 바깥 지름의 측정 단위를 볼 수 있습니다.
Routing Library Manager를 사용하여 XML 파일을 저장할 때 XML 파일과 Routing Library Manager는 동일한 측정 단위를 사용합니다.
| 와이어 라이브러리의 열 머리글 |
| 와이어 이름 |
표시 색상 |
| 품번 |
최소 굽힘 반경 |
| 설명 |
크기 |
| 바깥 지름 |
씰 |
| 색상 |
|
| 부품 라이브러리의 열 머리글 |
| 품번 |
핀 목록 |
| 라이브러리 이름 |
단자 |
| 설정명 |
부품 바깥 지름 |
| 설명 |
게이지 |
| 리본 케이블 라이브러리의 열 머리글 |
| 케이블 이름 |
색상 |
| 품번 |
표시 색상 |
| 설명 |
컨닥터 수 |
| 두께 |
최소 굽힘 반경 |
| 너비 |
|
| 파이핑 및 튜빙 피복 라이브러리의 열 머리글 |
|
파이핑 및 튜빙 재질 라이브러리의 열 머리글 |
| 피복 ID |
팩킹 |
|
피복 ID |
용융점 |
| 피복 이름 |
품번 |
|
SOLIDWORKS 재질 라이브러리 |
보강재 삽입 |
| 피복 유형 |
프로그램 |
|
SOLIDWORKS 재질 |
삽입점(N) |
| 너비 |
전압 항복 |
|
SOLIDWORKS 재질 ID |
합성 |
| 두께 |
쉐이프 |
|
재질 |
강열 감량 |
| |
|
|
색상 |
신장 |
| |
|
|
구조 |
박리 접착 |
| |
|
|
사용 온도 |
|
| 전기 피복 라이브러리의 열 머리글 |
| 피복 ID |
바깥 지름 |
| 피복 이름 |
색상 |
| 프로그램 |
품번 |
| 비용 |
설명 |
| 밀도 |
|
케이블 와이어 라이브러리와 피복 라이브러리는 케이블, 심선, 와이어 및 피복이 있는 전기 배선의 물성치를 정의합니다. 라이브러리에 설정된 값을 기반으로 이러한 속성이 계산되고 솔리드 바디에 적용됩니다. SOLIDWORKS 물성치를 사용하여 질량을 볼 수 있습니다.

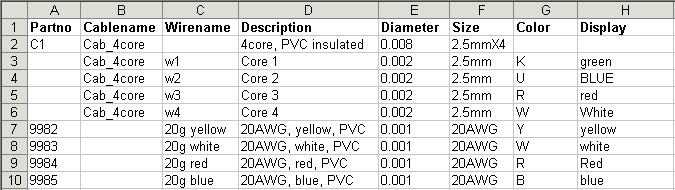

이 예제에서는 4-심선 케이블 1개(품번 C1), 개별 와이어 4개(품번 9982~9985)에 대한 Excel 파일을 제시합니다.

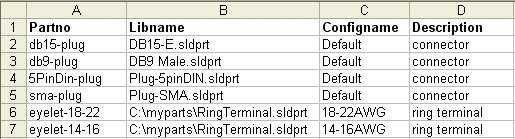

이 예제에는 6개의 부품에 대한 Excel 파일이 제시되어 있습니다.
