스풀 정의하기

이 명령은 파이핑 및 튜브 메뉴에서 사용할 수 있습니다.이 항목에서는 파이핑 메뉴의 단계에 대해 설명합니다.

1. 도구 > Routing > 파이핑 > 스풀 정의를 클릭합니다.
   FeatureManager 디자인 트리에서 배관 피처를 오른쪽 클릭한 후 스풀 정의 을(를) 클릭해도 됩니다.

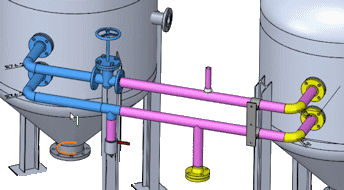

2. 스풀 세그먼트의 경우, 그래픽 영역에서 스케치 요소를 선택합니다.
   배관선은 독립적일 수 있으며 플랜지 연결 또는 용접된 나사산 연결에서 끝날 수도 있습니다.



   스풀에 속한 부품은 스풀 부품 아래에 자동으로 표시됩니다. 이러한 부품에는 티, 엘보, O-Let, 관통점이 있는 파이프, 지지대, 행거 및 제조 프로세스에서 스풀에 연결될 기타 파트가 포함됩니다.

3. 인접 부품의 경우 스풀 외부에 있는 부품을 선택합니다.
4. PropertyManager에서 스풀 부품과 인접 부품 사이에 요소를 끌어놓아 부품을 추가하거나 삭제합니다.
   스풀 부품과 인접 부품에 메이트된 부품을 추가할 수도 있습니다.
5. PropertyManager 맨 위에 있는 핀고정 을 클릭한 다음 을 클릭하여 스풀을 추가하고 PropertyManager를 열어 둡니다.

   스풀이 배관 FeatureManager 디자인 트리의 여러 폴더에 정렬됩니다. 각 스풀에 대한 표시 상태도 생성됩니다.

   전체 어셈블리가 아닌 스풀의 파트가 될 하나의 어셈블리 파트만 선택하여 스풀을 보다 빠르게 설계할 수 있습니다.
