파일 준비 도우미 대화 상자

파일을 3DEXPERIENCE Platform에 저장하기 전에 파일 준비 도우미를 사용하여 일반적인 문제가 있는지 파일을 평가할 수 있습니다.

SOLIDWORKS는 중복 파일 이름, 누락된 파일 참조, 누락된 설정 참조 등 모델의 일반적인 문제에 대한 정보를 제공합니다.

이 정보는 Design with SOLIDWORKS 앱을 활성화한 경우 SOLIDWORKS에 적용됩니다.

파일 준비 도우미를 사용하여 SOLIDWORKS 파일을 평가하려면 다음을 수행합니다.

  1. SOLIDWORKS에서 도구 > 파일 준비 도우미를 클릭합니다.
  2. 대화 상자에서 폴더 추가를 클릭합니다.
  3. 폴더 찾아보기 대화 상자에서 폴더를 선택하고 확인을 클릭합니다.
  4. 백업 및 로그 아래에서 다음 용도의 폴더를 선택합니다.
    • 백업을 생성할 폴더 선택

      백업 폴더에 수정된 파일의 사본을 저장합니다.

    • 로그 파일을 생성할 폴더 선택

      평가에 의해 생성된 HTML 분석 결과 파일과 로그 파일을 저장합니다.

  5. 옵션 아래에서 평가할 항목을 선택합니다.
    파일명의 선행/후행 공백을 "_"로 바꾸기 파일 이름의 선행 또는 후행 공백을 밑줄 "_"로 바꿉니다.
    복제 파일 감지 및 병합 메시지 표시 중복 파일을 검색합니다.

    중복 파일이 발견되면 중복 항목 병합 대화 상자가 열립니다.

    옵션 선택:

    • 파일명 일치

      동일한 파일 이름이 있는지 확인합니다.

    • 파일명 및 설정명 일치

      동일한 파일 이름, 설정명, 설정 수가 있는지 확인합니다.

    • 파일 이름 및 파일 생성 타임스탬프 일치

      동일한 파일 이름 및 파일 생성 타임스탬프가 있는지 확인합니다.
    파일명을 3자 이상으로 확장 파일 이름에 하나 또는 두 개의 문자만 있는 경우 파일 이름에 밑줄 "_"을 추가합니다.

    3DSearch에서 파일을 인덱싱하려면 파일 이름에 3개 이상의 문자가 필요합니다.
    3DInterconnect 참조 감지 3DInterconnect 참조가 있는 파일을 식별하고 로그 파일에 해당 파일을 나열합니다.

    SOLIDWORKS 파일은 변경되지 않습니다.
    누락된 파일 참조 감지 누락된 파일 참조를 식별하고 로그 파일에 세부 정보를 제공합니다.

    SOLIDWORKS 파일은 변경되지 않습니다.

    모델의 마지막 저장 후 파일이 이동된 경우 이동된 파일에 대해 누락된 파일 경고가 생성됩니다.
    누락된 설정 참조 감지 누락된 설정 참조를 식별하고 로그 파일에 세부 정보를 제공합니다.

    SOLIDWORKS 파일은 변경되지 않습니다.
    오래된 설정 데이터 감지 오래된 설정에 대한 정보를 나열합니다. 설정을 삭제하고 모델을 다시 빌드하지 않을 경우 이 상황이 발생할 수 있습니다. 3DEXPERIENCE Platform에 저장하기 전에 문서를 다시 빌드합니다.
    3DEXPERIENCE 호환성을 위해 업데이트되지 않은 파일 감지 선택한 파일에 대해 호환성 확인을 실행하여 파일이 새 3DEXPERIENCE Configuration Manager로 업데이트되었는지 확인합니다.

    3DEXPERIENCE 호환성을 위해 파일을 자동으로 업데이트하려면 도구 > 옵션 > 시스템 옵션 > 3DEXPERIENCE Integration 을 클릭하고 3DEXPERIENCE Platform과의 호환성을 위해 SOLIDWORKS 파일 업데이트를 선택합니다. 자세한 내용은 3DEXPERIENCE Integration 옵션을 참고합니다.

    3DEXPERIENCE 호환성을 위해 파일을 수동으로 업데이트하려면 FeatureManager 디자인 트리에 모델을 연 상태에서 맨 위 항목을 마우스 오른쪽 버튼으로 클릭하고 3DEXPERIENCE 호환성 업데이트를 선택합니다. 자세한 내용은 3DEXPERIENCE 호환성을 위한 모델 업데이트을 참고합니다.
    사용자 정의 속성 값 확인 일치하지 않는 데이터 유형으로 인해 속성 매핑에 실패할 파일을 식별합니다.

    사용자 정의 속성을 추가하려면 다음을 확인합니다.

    1. 사용자 정의 속성 값 확인을 선택합니다.
    2. 사용자 정의 속성 검사를 클릭합니다.
    3. 대화 상자에서 SOLIDWORKS 사용자 정의 속성 이름으로 SOLIDWORKS 사용자 정의 속성 이름을 추가합니다.
    4. 매핑된 속성 데이터 유형에 대한 옵션을 선택합니다.
    5. 확인을 클릭합니다.
  6. 시작을 클릭합니다.
    파일 준비 도우미는 자동으로 추가적인 확인을 수행합니다.
    추가적인 확인 설명
    파일 확장자를 업데이트합니다. 이전 파일 형식 확장자(.prt, .asm, .drw)를 가진 파일을 현재 파일 확장자(.SLDPRT, .SLDASM, .SLDDRW)로 업데이트합니다.
    설정 수 설정 수를 계산하고 해당 정보를 로그 파일에 표시합니다.
    파일 버전 SOLIDWORKS 2021보다 오래된 파일을 확인합니다.
    소프트웨어는 로그 파일 폴더에 결과 HTML 파일을 생성합니다.

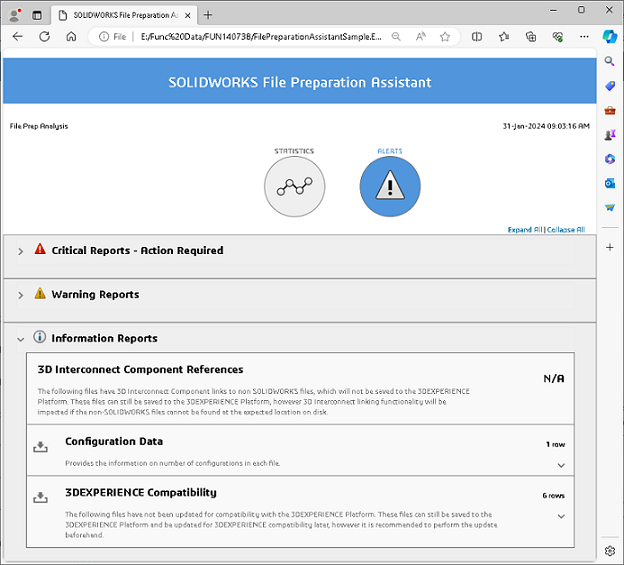

  7. 모델을 3DEXPERIENCE Platform에 저장하기 전에 분석 결과를 검토하여 잠재적인 문제에 대한 정보를 얻습니다.

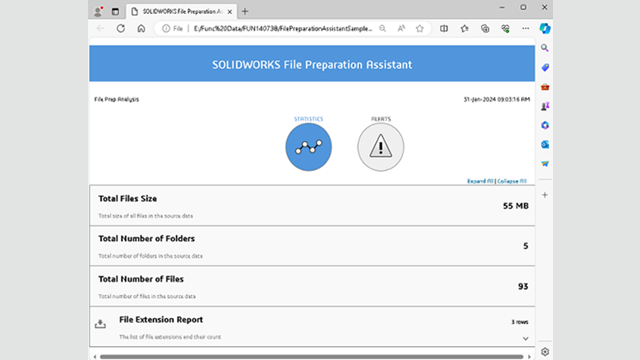

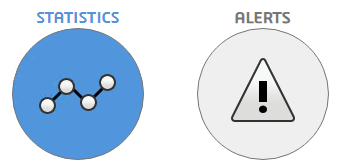

    필요한 데이터를 표시하려면 위와 같이 통계를 클릭하거나 경고를 클릭합니다.

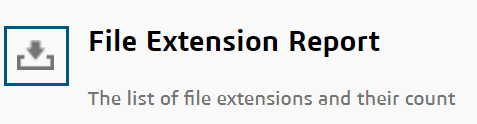

    HTML 분석에서 개별 보고서를 CSV 파일로 다운로드하려면 보고서 옆에 있는 을 클릭합니다.
