자유 곡선 PropertyManager

자유곡선 PropertyManager를 열려면 다음 중 하나를 수행합니다.

  • 새 자유곡선을 만듭니다. 더블 클릭하여 자유곡선을 완성할 경우 PropertyManager가 표시됩니다.
  • 기존의 자유곡선을 선택합니다.

기존 구속조건

PM_relations_existing.gif 구속 조건 스케치를 하는 동안 자동으로 추론된 구속조건이나 구속조건 부가를 사용하여 작성된 구속 조건 목록을 표시합니다. 목록에서 구속 조건을 선택하면, 속성 표시기가 그래픽 영역에 강조표시 됩니다.
PM_information.gif 정보 선택한 스케치 요소의 상태 표시 (완전 정의, 불완전 정의, 등).

구속조건 부가

자유곡선 점 사이, 자유곡선 핸들 사이, 자유곡선 핸들과 외부 스케치 요소 사에에 구속조건을 부가할 수 있습니다. 선택 사항은 스케치에 관련 지오메트리가 있는 경우 나타납니다.

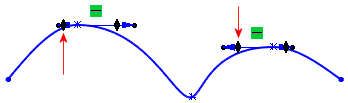

탄젠시 방사 방향이 구속되었습니다.

옵션

  보조선 요소를 보조선(참조 형상)으로 변환합니다.
  곡률 표시 곡률 크기 PropertyManager를 표시해서 곡률 표시를 자유곡선에 추가합니다.


  내부 연속성 유지 자유곡선의 내부 곡률을 유지합니다.

내부 연속성 유지이(가) 선택 취소되면 곡률 크기가 갑자기 줄어듭니다.


내부 연속성 유지이(가) 선택되면 곡률 크기가 서서히 줄어듭니다.


각 끝에 곡률 핸들을 포함하는 자유곡선이 있을 경우에만 다음 옵션을 사용할 수 있습니다. 기본값은 표준입니다.
  높은 곡률 자유곡선의 곡률을 높이거나 낮춥니다. 핸들을 끌어서 곡률을 조정할 수도 있습니다.
  표준 자유곡선을 먼저 작성할 때나 높은 곡률이 선택 취소되면 표시됩니다.
spline_2point_standard.gif spline_2point_raised_degree.gif
표준 높은 곡률

파라미터

자유곡선이 구속조건으로 구속되어 있지 않으면, 다음 변수들을 적절히 지정합니다.

PM_Spline_Point.gif 자유곡선점 수 선택한 자유곡선점이 그래픽 영역에서 강조 표시됩니다.
PM_Start_X_Coordinate_Spline.gif X 좌표계 자유곡선점의 x 좌표계를 지정합니다.
PM_Start_Y_Coordinate_Spline.gif Y 좌표계 자유곡선점의 y 좌표계를 지정합니다.
PM_Radius_of_curvature.gif 곡률 반경 자유곡선점의 곡률 반경을 통제합니다. 곡률 반경은 바로가기 메뉴나 자유곡선 도구 모음에서 곡률 제어 추가 Tool_Add_Curvature_Control_Spline_Tools.gif를 선택했거나, 자유곡선에 곡률 포인터를 삽입했을 때만 표시됩니다.
곡률 곡률 제어가 삽입된 점의 곡률을 표시합니다. 자유곡선에 곡률 포인터를 삽입할 때만, 곡률이 표시됩니다.
PM_Tangent_Magnitude_1.gif 탄젠트 크기1 자유곡선 점의 곡률을 수정하여 왼쪽 탄젠시 벡터를 조절합니다.
PM_Tangent_Magnitude_2.gif 탄젠트 크기 2 자유곡선점의 곡률을 수정하여 오른쪽 탄젠시 벡터를 조절합니다.
PM_Tangent_Radial_Direction.gif 탄젠트 방사 방향 X, Y 또는 Z 축을 기준으로 자유곡선의 경사 각도를 수정하여 탄젠시 방향을 제어합니다.
PM_Tangent_Polar_Direction.gif 탄젠트 극 방향 자유곡선점에 수직을 이루는 점에 배치된 평면에 기준하여 탄젠트 벡터 각도를 조절합니다.
자유곡선 핸들에 치수를 추가할 수 있습니다.
  탄젠트 구속 탄젠트 크기탄젠트 방사 방향을(를) 사용하여 자유곡선을 제어할 수 있습니다.
  현재 핸들 원래대로 선택한 자유곡선 핸들을 원래 상태로 되돌립니다.
  핸들 모두 원래대로 모든 자유곡선 핸들을 원래대로 되돌립니다.
  자유곡선 완화 먼저 자유곡선을 스케치하고 조정 다각형을 표시할 때, 조정 다각형의 절점을 끌어서 그 형태를 변경할 수 있습니다. 끌기 시 자유곡선이 부드럽지 않으면, 자유곡선을 다시 선택해서 PropertyManager를 표시할 수 있고, 파라미터 아래의 자유곡선 완화를 클릭해서 형태를 다시 변수화(부드럽게) 할 수 있습니다. 조정 다각형의 노드를 끌어서 자유곡선 완화 명령을 다시 사용할 수 있습니다.
  비율. 자유 곡선의 끝점을 끌면 그 모양이 유지되며 전체 자유 곡선 크기가 비율에 맞게 조절됩니다.
