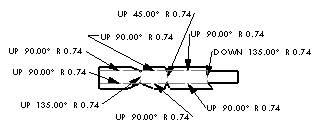

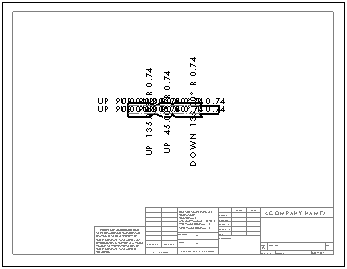

노트 및 노트 위치 편집 판금 굽힘 노트 추가하고 배치하는 방법 파트/어셈블리에서 도면 작성 (표준 도구 모음)을(를) 클릭합니다. 도면 시트를 엽니다. 그런 다음 도구 > 옵션 > 문서 속성 > 판금을 클릭합니다. 대화 상자의 굽힘 노트에서 판금 굽힘 노트 표시를 선택합니다. 뷰 팔레트에서 전개도 뷰를 그래픽 영역으로 끕니다. 를 클릭합니다. 글꼴이 너무 크면, 굽힘 노트를 블럭으로 선택하고 PropertyManager의 텍스트 서식 아래에서 문서 글꼴 사용을 선택 취소한 후에 글꼴을 클릭하여 크기를 변경합니다. 굽힘 노트 개별적으로 선택해 다음을 수행할 수 있습니다.노트를 선택하여 원하는 위치로 끌어옵니다. 노트를 선택하여 회전합니다. 지시선 추가 굽힘 노트를 개별적으로 삭제할 수는 없습니다. 단, 굽힘 노트를 오른쪽 클릭하여 숨기기를 선택할 수 있습니다. PropertyManager에서 뷰 뒤집기를 클릭하거나, 전개도 피처를 편집하고 고정면을 반대쪽으로 변경하면, UP이나 DOWN으로 표시된 판금 굽힘선 노트가 변경 사항 적용을 위해 반대방향으로 바뀝니다. 상위 주제판금 굽힘선 노트 노트 개요 수정 노트 정밀도 변경 노트 PropertyManager 글꼴 선택
