부품 회전 위치가 고정되거나 완전히 정의된 부품은 회전할 수 없습니다. 메이팅 관계에 의해 허용된 범위 만큼만 부품을 회전할 수 있습니다. 상위 주제부품 이동 및 회전 부품 이동 부품의 일시 고정 또는 그룹화 충돌 탐지 동적 검사 비디오: 동적 검사 컨베이어 예시 동적 여유값 이동 확인 대화 상자 부품을 끌어 회전 부품을 끌어 회전하기 오른쪽 클릭하고 부품을 끕니다. 자유도 범위 내에서 부품이 회전합니다. 이런 동작을 방지하려면 도구 > 옵션 > 시스템 옵션 > 어셈블리에서 부품 끌어 이동하기를 선택 취소합니다. 트라이어드를 사용해 부품 회전 좌표계로 부품 회전하기 부품을 선택합니다. 링을 선택하고 끕니다. 또한, 다음과 같이 바뀌었습니다. 스냅하려면 선택한 링을 오른쪽 클릭하고 끌 때 스냅을 선택합니다. 링 가까이서 스냅 증가분은 90 포인터를 링으로부터 멀리 이동하면 증가분이 감소됩니다. 미리 설정된 증분 단위로 회전하려면 선택한 링을 마우스 오른쪽 버튼으로 클릭하고 90도 회전 또는 180도 회전을 선택합니다. 특정 증분을 입력하려면 중심원을 마우스 오른쪽 버튼으로 클릭하고 델타 XYZ 회전 상자 표시를 선택합니다. 그래픽 영역을 클릭하여 좌표계를 숨깁니다. 좌표계를 이동하거나 정렬하기 중심원을 끌어 좌표계를 자유롭게 끕니다. 중심원이나 암을 Alt + 끌기해서 모서리나 면에 내려놓아서 면의 모서리에 좌표계를 맞춥니다. 중심원을 오른쪽 클릭하고 맞춤 대상, 부품 원점과 맞춤, 어셈블리 원점과 맞춤에서 선택합니다. PropertyManager를 사용해 부품 회전 PropertyManager로 부품 회전하기 부품 회전 (어셈블리 도구 모음) 또는 도구 > 부품 > 회전을(를) 클릭합니다. 부품 회전 PropertyManager가 열리며 포인터가 로 바뀝니다. 그래픽 영역에서 부품을 선택합니다. 부품을 이동하려면 회전 목록에서 원하는 항목을 선택하고 다음과 같이 합니다. 옵션 설명 프리 드래그 부품을 선택하고 아무 방향으로나 끕니다. 요소에 대하여 선, 모서리선, 또는 축을 선택한 다음 선택한 요소를 기준으로 부품을 끕니다. 델타 XYZ에 의해 PropertyManager에서 X, Y, Z 좌표값을 입력하고 적용을 클릭합니다. 부품이 지정한 각도 값으로 어셈블리의 축을 기준으로 이동합니다. 개별 부품이나 부품 그룹을 차례로 회전할 수 있습니다. 회전 도구는 다시 클릭하거나 다른 도구를 선택할 때까지 활성화되어 있습니다. 고급 옵션 아래에서, 현재 설정을 선택하여 활성 설정에서만 부품을 회전합니다. 을 클릭하거나 부품 회전 을 다시 한번 클릭하여 마칩니다.
부품 회전 위치가 고정되거나 완전히 정의된 부품은 회전할 수 없습니다. 메이팅 관계에 의해 허용된 범위 만큼만 부품을 회전할 수 있습니다. 상위 주제부품 이동 및 회전 부품 이동 부품의 일시 고정 또는 그룹화 충돌 탐지 동적 검사 비디오: 동적 검사 컨베이어 예시 동적 여유값 이동 확인 대화 상자 부품을 끌어 회전 부품을 끌어 회전하기 오른쪽 클릭하고 부품을 끕니다. 자유도 범위 내에서 부품이 회전합니다. 이런 동작을 방지하려면 도구 > 옵션 > 시스템 옵션 > 어셈블리에서 부품 끌어 이동하기를 선택 취소합니다. 트라이어드를 사용해 부품 회전 좌표계로 부품 회전하기 부품을 선택합니다. 링을 선택하고 끕니다. 또한, 다음과 같이 바뀌었습니다. 스냅하려면 선택한 링을 오른쪽 클릭하고 끌 때 스냅을 선택합니다. 링 가까이서 스냅 증가분은 90 포인터를 링으로부터 멀리 이동하면 증가분이 감소됩니다. 미리 설정된 증분 단위로 회전하려면 선택한 링을 마우스 오른쪽 버튼으로 클릭하고 90도 회전 또는 180도 회전을 선택합니다. 특정 증분을 입력하려면 중심원을 마우스 오른쪽 버튼으로 클릭하고 델타 XYZ 회전 상자 표시를 선택합니다. 그래픽 영역을 클릭하여 좌표계를 숨깁니다. 좌표계를 이동하거나 정렬하기 중심원을 끌어 좌표계를 자유롭게 끕니다. 중심원이나 암을 Alt + 끌기해서 모서리나 면에 내려놓아서 면의 모서리에 좌표계를 맞춥니다. 중심원을 오른쪽 클릭하고 맞춤 대상, 부품 원점과 맞춤, 어셈블리 원점과 맞춤에서 선택합니다. PropertyManager를 사용해 부품 회전 PropertyManager로 부품 회전하기 부품 회전 (어셈블리 도구 모음) 또는 도구 > 부품 > 회전을(를) 클릭합니다. 부품 회전 PropertyManager가 열리며 포인터가 로 바뀝니다. 그래픽 영역에서 부품을 선택합니다. 부품을 이동하려면 회전 목록에서 원하는 항목을 선택하고 다음과 같이 합니다. 옵션 설명 프리 드래그 부품을 선택하고 아무 방향으로나 끕니다. 요소에 대하여 선, 모서리선, 또는 축을 선택한 다음 선택한 요소를 기준으로 부품을 끕니다. 델타 XYZ에 의해 PropertyManager에서 X, Y, Z 좌표값을 입력하고 적용을 클릭합니다. 부품이 지정한 각도 값으로 어셈블리의 축을 기준으로 이동합니다. 개별 부품이나 부품 그룹을 차례로 회전할 수 있습니다. 회전 도구는 다시 클릭하거나 다른 도구를 선택할 때까지 활성화되어 있습니다. 고급 옵션 아래에서, 현재 설정을 선택하여 활성 설정에서만 부품을 회전합니다. 을 클릭하거나 부품 회전 을 다시 한번 클릭하여 마칩니다.
부품을 끌어 회전 부품을 끌어 회전하기 오른쪽 클릭하고 부품을 끕니다. 자유도 범위 내에서 부품이 회전합니다. 이런 동작을 방지하려면 도구 > 옵션 > 시스템 옵션 > 어셈블리에서 부품 끌어 이동하기를 선택 취소합니다.

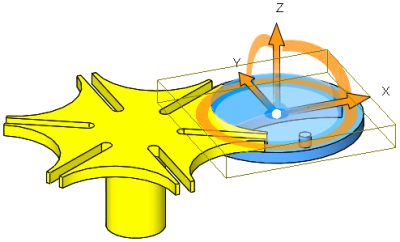

트라이어드를 사용해 부품 회전 좌표계로 부품 회전하기 부품을 선택합니다. 링을 선택하고 끕니다. 또한, 다음과 같이 바뀌었습니다. 스냅하려면 선택한 링을 오른쪽 클릭하고 끌 때 스냅을 선택합니다. 링 가까이서 스냅 증가분은 90 포인터를 링으로부터 멀리 이동하면 증가분이 감소됩니다. 미리 설정된 증분 단위로 회전하려면 선택한 링을 마우스 오른쪽 버튼으로 클릭하고 90도 회전 또는 180도 회전을 선택합니다. 특정 증분을 입력하려면 중심원을 마우스 오른쪽 버튼으로 클릭하고 델타 XYZ 회전 상자 표시를 선택합니다. 그래픽 영역을 클릭하여 좌표계를 숨깁니다. 좌표계를 이동하거나 정렬하기 중심원을 끌어 좌표계를 자유롭게 끕니다. 중심원이나 암을 Alt + 끌기해서 모서리나 면에 내려놓아서 면의 모서리에 좌표계를 맞춥니다. 중심원을 오른쪽 클릭하고 맞춤 대상, 부품 원점과 맞춤, 어셈블리 원점과 맞춤에서 선택합니다.
PropertyManager를 사용해 부품 회전 PropertyManager로 부품 회전하기 부품 회전 (어셈블리 도구 모음) 또는 도구 > 부품 > 회전을(를) 클릭합니다. 부품 회전 PropertyManager가 열리며 포인터가 로 바뀝니다. 그래픽 영역에서 부품을 선택합니다. 부품을 이동하려면 회전 목록에서 원하는 항목을 선택하고 다음과 같이 합니다. 옵션 설명 프리 드래그 부품을 선택하고 아무 방향으로나 끕니다. 요소에 대하여 선, 모서리선, 또는 축을 선택한 다음 선택한 요소를 기준으로 부품을 끕니다. 델타 XYZ에 의해 PropertyManager에서 X, Y, Z 좌표값을 입력하고 적용을 클릭합니다. 부품이 지정한 각도 값으로 어셈블리의 축을 기준으로 이동합니다. 개별 부품이나 부품 그룹을 차례로 회전할 수 있습니다. 회전 도구는 다시 클릭하거나 다른 도구를 선택할 때까지 활성화되어 있습니다. 고급 옵션 아래에서, 현재 설정을 선택하여 활성 설정에서만 부품을 회전합니다. 을 클릭하거나 부품 회전 을 다시 한번 클릭하여 마칩니다.
