기하 공차 기호에 이중 치수 표시

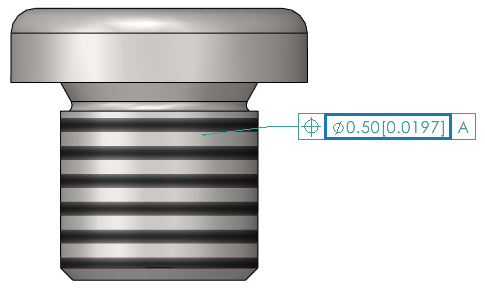

기하 공차 기호를 작성할 때 이중 치수를 표시할 수 있습니다.

이중 치수는 단일 치수 내에서 인치와 밀리미터 같은 두 개의 값 세트를 표시합니다.

기하 공차 기호에 이중 치수 표시:

  1. 파트나 도면에서 기하 공차 (MBD Dimension 도구 모음)를 클릭합니다.
  2. 그래픽 영역에서 기호를 클릭하여 배치합니다.
  3. 공차 대화 상자에서 범위를 선택합니다.
  4. 공차 대화 상자에서 이중 치수 표시를 선택합니다.
  5. 기하 공차 PropertyManager에서 을 클릭합니다.
