그래픽 조정자를 사용하여 프로파일 조작

그래픽 조정자를 사용하여 구조용 멤버의 프로파일과 상호작용할 수 있습니다.

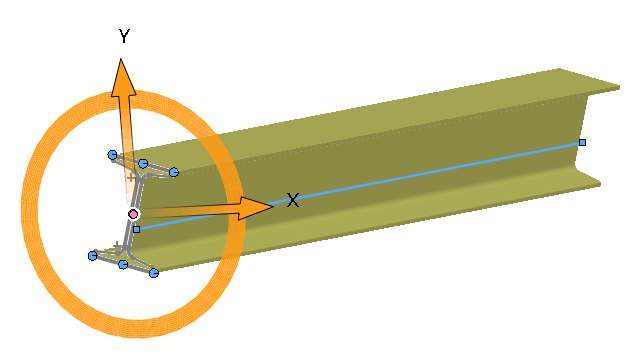

프로파일 PropertyManager에서 프로파일 탭을 선택하여 그래픽 조정자를 표시합니다. 조정자를 사용해 프로파일을 끌거나 회전하여 정렬합니다.

그래픽 조정자를 사용하여 프로파일을 조작하는 방법:

  1. 수평 또는 수직 핸들을 끌어 프로파일을 각 방향으로 오프셋합니다.
  2. 그래픽 조정자의 원형 핸들을 돌려 관통 점을 기준으로 프로파일을 회전합니다.
  3. 옵션: 수평 또는 수직 핸들을 더블 클릭하여 각 방향을 따라 프로파일을 뒤집습니다.
