어셈블리 구속 PropertyManager

구속조건 필터

구속조건 필터를 사용하여 구속조건 유형을 숨기거나 표시합니다.

coincident.png 버튼 일치
concentric.png 버튼 동심
dim_lin_horiz.png 버튼 거리
tangent.png 버튼 탄젠트
  패턴 표시 패턴 구속조건을 표시합니다. 이 옵션을 선택하지 않으면, 패턴에 있는 모든 구속조건이 표시됩니다.
패턴 표시를 선택했을 때 패턴 표시를 선택하지 않았을 때
  지능 필터 사용 작업하는 피처에서 필요없는 구속조건을 숨깁니다.
  • 플러그가 상자에 어셈블되었습니다.

  • 지능 필터을(를) 선택한 경우. 앞쪽에 있는 구멍 옵션만 보스 B3 및 B4로 표시됩니다.

  • 지능 필터를 선택하지 않았을 때. 플러그의 보스 피처 두 개에 앞쪽과 뒷쪽에 있는 구멍 모두에 동심 구속조건이 표시됩니다.

공차 어셈블리

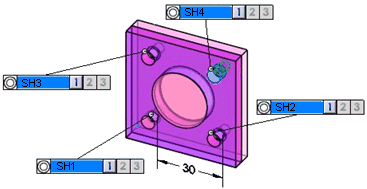

파트와 그 구속 상태를 표시합니다.

파트에 구속조건이 필요합니다.
PM_Constrained.gif 파트에 최소한 한 개의 구속조건이 있습니다.

구속 조건

파트에 적용된 구속조건을 자세히 표시해 줍니다.

지원되는 구속조건 쌍

  보스 원추면 구멍* 교차선 노치(notch) 평면 홈 너비
보스 X X X - - - X X
원추면 X X X - X - X X
구멍* X X X - X - X X
교차선 - - - X - X - -
노치(notch) - X X - X - X X
평면 - - - X - X - -
홈 - X X - X - X X
너비 - X X - X - X X
구멍*, 노치 또는 슬롯의 패턴 간에 구속조건을 적용할 수 있습니다.

*: 구멍의 종류에는 원통형, 카운터보어, 카운터싱크, 기본형 구멍 등이 있습니다.

레전드:

X: 지원됨

-: 지원 안됨 혹은 적용 안됨
