TolAnalyst 결과의 그래픽 영역 표시

TolAnalyst 결과가 그래픽 영역에 시각적으로 표시됩니다. 설정과 평가에 예상되는 문제가 있는 경우 경고 메시지가 표시됩니다.

그래픽 영역 표시

그래픽 영역에 표시되는 결과:

결과가 표시된 속성표시기가 결과가 계산된 점에 붙어 표시됨.

최소값 은 빨간색, 최대값 은 파란색으로 표시됨.
실제 피처의 아웃라인은 노란색으로 표시됨.
명명 피처와 실제 피처에서 나온 화살표. 분석 데이터와 표시 아래에서, 최대 또는 최소를 선택하여 표시를 전환합니다.



마우스를 화살표 머리 위에 두면 (D), 벡터 (V), 점(P) 좌표를 표시하는 도구 정보이 표시됩니다.

경고

TolAnalyst가 스터디를 평가할 때, 설정과 평가에 문제가 예기되면 경고 메시지가 표시됩니다. TolAnalyst가 다음 조건을 식별하면 그 결과를 주의깊게 봅니다.

미완성 공차 체인

이 경고 메시지는 두 측정 피처 사이에 완성된 공차 체인이 없을 때 표시됩니다.

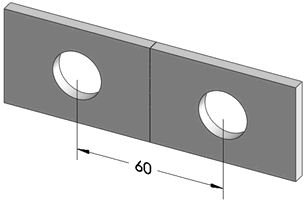

어셈블리의 두 구멍 사이의 거리에 실행된 스터디에서, 완성된 공차 체인이 없음을 경고하는 메시지가 표시되었습니다.
문제는 파트에 구멍의 위치를 제어하는 치수나 공차가 없기 때문에 발생되었습니다.
