새 파트 또는 어셈블리를 단일 물리적 제품으로 지정(2024 FD01)

새 파트나 어셈블리를 단일 물리적 제품으로 지정할 수 있습니다.

3DEXPERIENCE Platform과의 호환성을 위해 SOLIDWORKS 파일 업데이트를 선택하면 다음 옵션을 사용할 수 있습니다.

새 파트와 어셈블리에 단일 물리적 제품 허용 표현을 사용하여 모델의 여러 설정을 표시합니다.

설정에 고유한 품번을 사용하지 않을 경우 이 옵션을 선택합니다.
새 파트와 어셈블리에 여러 물리적 제품 허용 물리적 제품을 사용하여 모델의 여러 설정을 표시합니다.

설정에 고유한 품번을 사용할 경우 이 옵션을 선택합니다.

새 파트 또는 어셈블리를 단일 물리적 개체로 지정하려면:
  1. 도구 > 옵션 > 시스템 옵션 > 3DEXPERIENCE Integration을 클릭합니다.

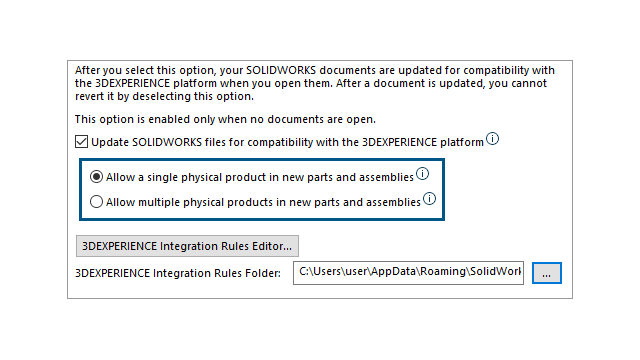

  2. 3DEXPERIENCE Platform과의 호환성을 위해 SOLIDWORKS 파일 업데이트를 선택합니다.
  3. 옵션 선택:
    • 새 파트와 어셈블리에 단일 물리적 제품 허용
    • 새 파트와 어셈블리에 여러 물리적 제품 허용
  4. 새 파트를 만듭니다.
  5. 파트를 3DEXPERIENCE Platform에 저장합니다.
