모델을 3DEXPERIENCE Platform으로 업데이트할 때 3DEXPERIENCE 통합 규칙 편집기를 사용하여 설정이 실제 제품으로 매핑되는지 또는 표현으로 매핑되는지 지정할 수 있습니다.
하위 유형 규칙을 작성할 때는 파일 이름, 사용자 정의 속성, 용접구조물 및 판금 파일 유형과 같은 문서 수준 기준을 지정합니다. 이러한 규칙을 사용하여 파트와 어셈블리를 그룹화할 수 있습니다.
각 하위 유형 규칙에 대해 설정 매핑 규칙을 정의하여 설정이 실제 제품인지 또는 표현인지 지정합니다.
어셈블리가 참조하는 파트 설정을 실제 제품으로 저장하려면 하위 유형 규칙을 작성해야 합니다. 이전에는 파트 설정이 항상 실제 제품으로 저장되었습니다.

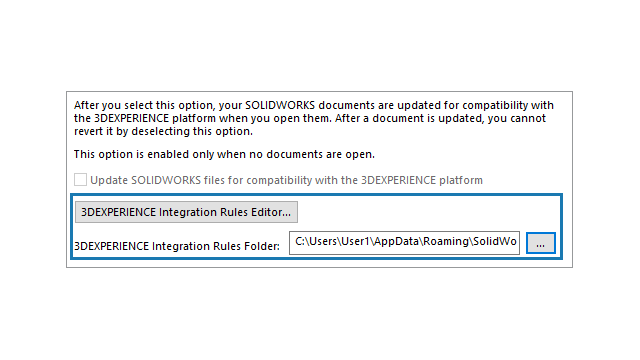

3DEXPERIENCE 통합 규칙 폴더에 규칙을 저장할 수 있습니다.
모델을 업데이트할 때는 새 설정이 작성되지 않습니다.
3DEXPERIENCE 통합 규칙 편집기를 여는 방법:
- 모델을 열고 을 클릭합니다.
- 3DEXPERIENCE 통합 규칙 편집기를 클릭합니다.
