CircuitWorks는 기계 부품에 아직 연결된 참조 지정자(Ref. Des.)가 없는 경우 기계 부품의 각 인스턴스에 임시 Ref. Des.를 할당합니다.

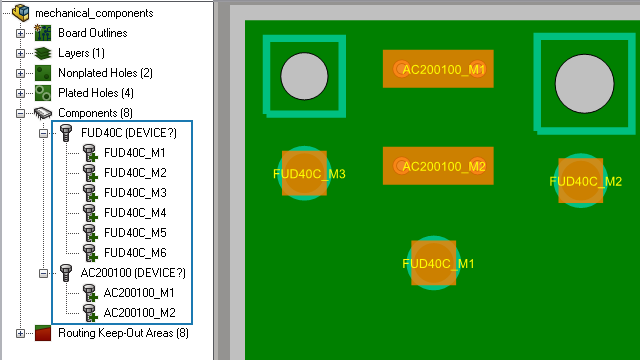

CircuitWorks에서 IDX 3 파일을 열면 모델을 생성할 때 SOLIDWORKS에서도 사용할 수 있는 Ref. Des.가 할당됩니다. Ref. Des.가 인스턴스 이름으로 CircuitWorks 트리에 나타납니다. SOLIDWORKS에서 기계 부품을 모델링하면 동일한 Ref. Des.가 SOLIDWORKS FeatureManager 디자인 트리에 나타납니다.
각 부품에 Ref. Des.를 사용함으로써, 다음과 같은 이점을 얻습니다.
- CircuitWorks로 내보내기 도구를 사용하여 기판 어셈블리를 SOLIDWORKS에서 CircuitWorks로 내보내는 경우 수정 결과를 볼 때 정확도가 높아집니다. SOLIDWORKS에서 기계 부품에 대한 수정 사항은 ECAD와 동기화 대화 상자와 CircuitWorks 창의 변경 트리에 나타납니다.
- ECAD와 동기화 도구를 사용하여 CircuitWorks에서 ECAD 설계자로 기판 어셈블리를 불러오거나 내보내는 경우 수정 결과를 볼 때 더 정확한 결과를 얻습니다. 기계 부품에 대한 수정 사항은 ECAD와 동기화 대화 상자에 나타납니다.
