찢기 도구

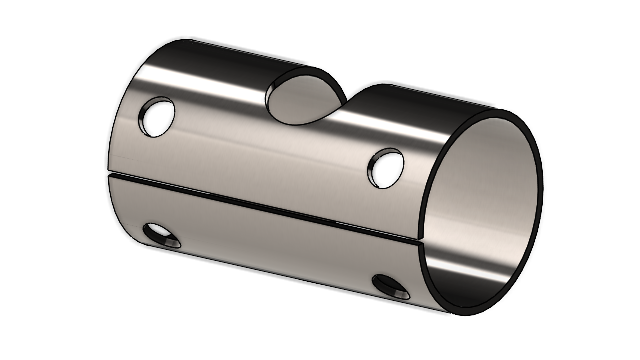

찢기 도구를 사용하여 속이 빈 또는 얇은 벽의 원통형 바디와 원추형 바디에 찢기를 생성할 수 있습니다. 원통형 또는 원추형 면에서 모서리를 선택하여 파트를 판금으로 전개할 수 있습니다.

이전에는 원통형 또는 원추형 파트인 경우 베이스 스케치에 의도적인 틈을 만들어 파트를 판금으로 변환해야 했습니다.

SOLIDWORKS는 직선 컷만 지원하며, 경사 컷은 지원하지 않습니다.

원통형 파트에서 찢기 도구 사용:
  1. 속이 빈 파트나 얇은 벽의 원통형 또는 원추형 파트에서 찢기 (판금 도구 모음)를 클릭합니다.

  2. 그래픽 영역에서 다음을 선택합니다.
    1. 모서리.

    2. 모델의 참조점.

      참조점은 모델에 또는 그래픽 영역의 어느 곳에나 있을 수 있습니다. 모델에 없는 참조점을 선택하면 소프트웨어가 점을 모델에 투영합니다.

  3. PropertyManager에서 옵션을 지정하고 을 클릭합니다.

    찢기를 완료한 후 굽힘 삽입 도구를 사용하여 파트를 판금으로 변환할 수 있습니다.
