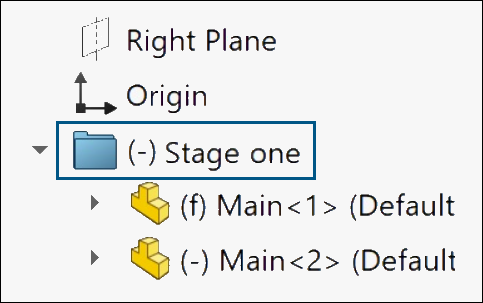

FeatureManager 디자인 트리의 폴더 문제 표시기
|
폴더 이름 옆에 접두사 (-)가 표시되면 폴더에 문제가 있는 부품이 있음을 나타냅니다.
파트에서 이 접두사는 일부 피처에 불완전 정의된 스케치가 있거나 누락된 참조가 있음을 나타냅니다. 어셈블리에서 이 접두사는 일부 부품이 불완전 구속되어 있음을 나타냅니다.
이 접두사는 하위 폴더에 이러한 문제가 있는 피처 또는 부품이 포함된 경우에도 나타납니다.
|
|

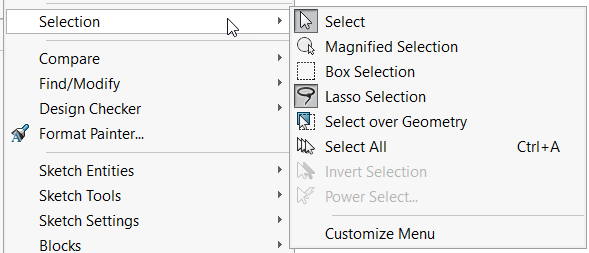

도구 > 선택 하위 메뉴
|
도구 아래의 선택 하위 메뉴에는 이전에 도구 바로 아래에 나열되었던 모든 선택 명령이 포함되어 있습니다. 따라서 전체 도구 메뉴에 더 빠르게 액세스할 수 있습니다.
|
|

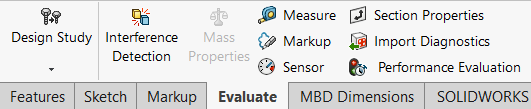

재구성된 CommandManager 탭 - 평가
|
파트 및 어셈블리에 대한 평가 CommandManager 탭은 명령에 더 빠르게 액세스할 수 있도록 재구성되었습니다. 도면에 대한 탭은 변경되지 않았습니다.
|
|

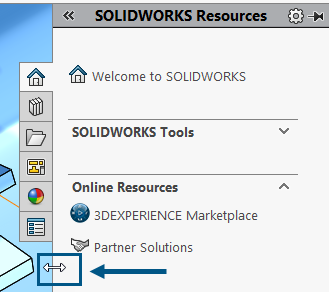

더 큰 끌기 및 분할기 선
|
사용자 인터페이스의 섹션을 끌거나 분할하는 데 사용하는 선의 끌기 영역 크기는 일관됩니다. 예를 들어, 작업창의 끌기 선과 모션 스터디의 수직 조정자 선은 크기가 이전 버전의 두 배입니다. 따라서 선택과 끌기가 한층 더 수월합니다.
|
|

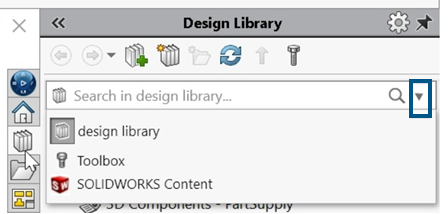

설계 라이브러리 검색
|

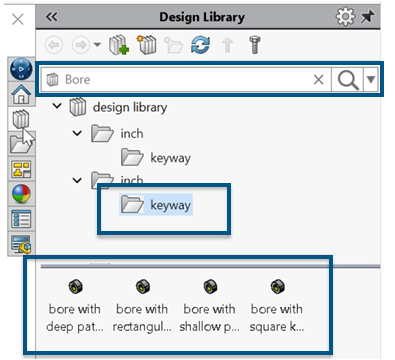

검색 표시줄을 사용하여 설계 라이브러리 또는 특정 라이브러리 내에서 검색할 수 있습니다. 검색을 특정 라이브러리로 제한하려면 아래쪽 화살표를 클릭하고 라이브러리를 선택합니다.  이전 릴리즈에서는 설계 라이브러리 검색 기능이 없었습니다. Toolbox를 선택하지만 설정하지는 않은 경우 Toolbox에서 추가하라는 메시지가 나타납니다.
|
|

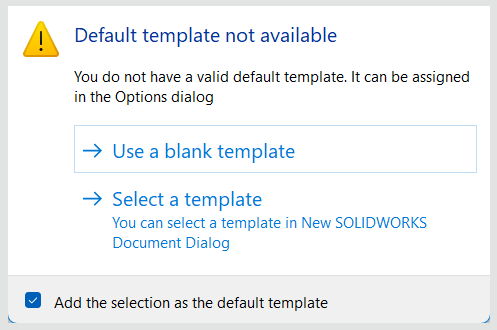

기본 템플릿에 대한 대화 상자
|
파트, 어셈블리 또는 도면에 기본 템플릿을 사용할 수 없는 문제가 있는 경우 기본 템플릿을 사용할 수 없음 대화 상자가 다음 옵션과 함께 나타납니다.
- 빈 템플릿 사용. 기본 템플릿을 작성합니다.
- 템플릿 선택. 사용할 템플릿을 선택할 수 있는 SOLIDWORKS 새 문서 대화 상자를 엽니다.
- 기본 템플릿으로 선택 항목 추가 확인란. 선택한 템플릿을 열려 있는 모든 파일에 적용합니다. 이 옵션을 선택하면 나중에 기본 템플릿 관련 문제가 있는 파일을 열 때 기본 템플릿을 사용할 수 없음 대화 상자가 더 이상 나타나지 않습니다. 이러한 파일에는 여기에서 지정한 기본 템플릿이 사용됩니다.

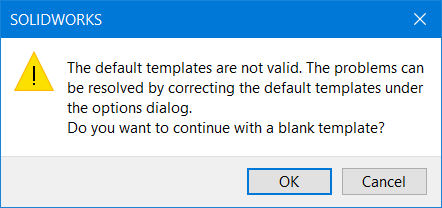

이전 릴리즈에서는 다음 경고가 표시되었습니다.  이 문제는 SOLIDWORKS 버전을 업그레이드할 때 잘못된 경로 등 기본 템플릿 관련 문제가 있었던 경우에 발생했습니다. 또한 3DEXPERIENCE 사용자가 부품이 다운로드될 때 어셈블리에서처럼 플랫폼에서 파일을 다운로드하면 선택한 템플릿을 모든 후속 부품에 적용하는 옵션 없이 각 부품에 대해 이 경고가 나타납니다.
|
