Na płaskiej ścianie

Opcji tej można użyć tylko wtedy, gdy wszystkie wybrane ściany są planarne. Każda ściana może leżeć na innej płaszczyźnie. Każda ściana jest umocowana względem własnych kierunków (Kierunek 1, Kierunek 2 i Normalny).

Atrybut Wartość
Możliwe stopnie swobody dla siatek bryłowych 3 translacje
Możliwe stopnie swobody dla siatek skorupy 3 translacje i 3 obroty
Możliwe stopnie swobody dla kratownic 3 translacje
Symbol trójwymiarowy
translacja obrót
Elementy możliwe do wybrania Tylko ściany planarne
Translacje

Wzdłuż kierunku 1 ściany

Wzdłuż kierunku 2 ściany

Normalnie do ściany

Obroty (tylko dla skorup)

Względem kierunku 1 ściany

Względem kierunku 2 ściany

Względem kierunku normalnego do ściany

Przykład


Wybrana ściana płaska (w kolorze żółtym) może tylko przesuwać się w kierunku oznaczonym przerywanymi czerwonymi strzałkami, np. w Kierunku 1 ściany. Ten warunek jest wymuszony przez ustawienie dwóch innych kierunków (Kierunek 2 i Normalny) na zero.

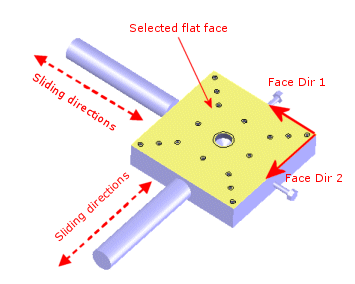

Wybrana ściana płaska (w kolorze żółtym) może przesuwać się w Kierunku 1 ściany i Kierunku 2 ściany. Warunek ten jest wymuszony przez ustawienie ruchu w kierunku Normalnym na zero.
Ukazane wyże biurko może poruszać się po podłożu (przerywane czerwone strzałki). Nie jest dozwolony żaden ruch w kierunku normalnym (ciągła niebieska strzałka). Wybrane ściany płaskie (w kolorze żółtym) mogą przesuwać się wzdłuż Kierunku 1 i Kierunku 2 wybranych ścian i są umocowane w kierunku Normalnym.

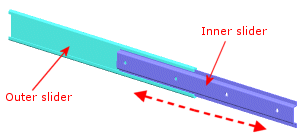

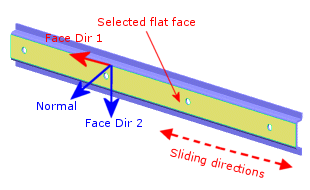

Wewnętrzny suwak może przesuwać się wzdłuż kierunków ukazanych przerywanymi strzałkami. Użyć umocowania typu Na płaskiej ścianie, aby określić zerowe przemieszczenie wzdłuż ściany w kierunku 2 i w kierunku Normalnym do ściany.
