Zachowany obszar menedżera właściwości PropertyManager

Dodaj zachowane regiony do modelu, który nie będzie modyfikowany podczas optymalizacji topologii.

Możesz zamrozić regiony modelu, które mają kontakt z innymi częściami, np. regiony, które wspierają model i regiony formujące powierzchnie nośne. Te regiony nie są uwzględniane w optymalizacji topologii i pozostają niezmienione.

Aby uzyskać dostęp do menedżera właściwości PropertyManager Zachowany region:

  • Kliknąć prawym przyciskiem myszy Kontrola produkcji i wybrać Dodaj zachowany obszar .
Ściany dla Zestawu 2 Wybierz ściany, które pozostaną niezmienione podczas optymalizacji.
Głębokość zachowanego obszaru Ustaw głębokość regionu, który pozostanie niezmieniony podczas optymalizacji.

Wpisz głębokość zachowanego regionu, korzystając z odpowiednich jednostek.

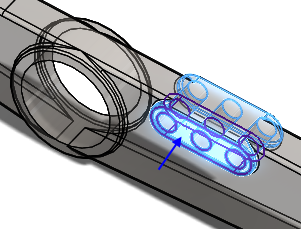

Podgląd geometrii Wybierz, aby wyświetlić określoną geometrię, która zostanie zachowana podczas optymalizacji. Zostanie wyświetlony Podgląd geometrii dla wybranej ściany z zachowaną głębokością obszaru.
Podgląd elementu siatki Wybierz, aby wyświetlić elementy siatki określonej geometrii, które zostaną zachowane podczas optymalizacji. Zostanie wyświetlony Podgląd elementu siatki dla wybranej ściany z zachowaną głębokością obszaru.

Ściany, dla których zastosowano obciążenia i warunki brzegowe, są automatycznie traktowane jak zamrożone regiony. Wybrać Obszary zawierające obciążenia i umocowania na karcie Topologia > Opcje.
