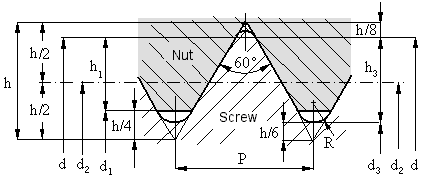

Po wybraniu Obliczony obszar naprężenia rozciągającego (menedżer właściwości PropertyManager Złącze śrubowe) program oblicza obszar naprężenia rozciągającego (At), który jest minimalnym obszarem gwintowanego fragmentu śruby, zgodnie ze wzorem: At = [(d3 + d2) / 2)]2 * π /4
- P = skok, odległość osiowa między dwoma sąsiadującymi zwojami gwintu
- n = 1 / P, liczba zwojów gwintu śruby na cal (ANSI) lub na milimetr (ISO)
- d = średnica nominalna trzonu śruby
Gwinty śrub ISO
- d3 = d - 1,2268 * P
- d2 = d - 0,6495 * P
Wzór na obszar naprężenia rozciągającego: A
t = 0,7854 * [d - (0,9382 * P)]
2
Po podstawieniu P = 1/n otrzymujemy At = 0,7854 * [d - (0,9382/n)]2, gdzie d jest określone w mm, a n jest określone w zwojach/mm.
Gwinty śrub ANSI
Obszar naprężenia rozciągającego jest obliczany w podobny sposób:
At = 0,7854 * [d - (0,9743/n)]2, gdzie d jest określone w calach, a n jest określone w zwojach/cal.
Odniesienie: Podręcznik Machinery's Handbook, wydany przez Industrial Press.
W poniższej tabeli podano znamionowe średnice śrub oraz wartość skoku dla główny śrub z dużym gwintem ISO M.
Tabela 1. Gwinty śrub metrycznych ISO M, ISO 724 (DIN 13 T1)
Średnica znamionowa d (mm) |
Skok P (mm) |
M 1,60 |
0,35 |
M 2,00 |
0,40 |
M 2,20 |
0,45 |
M 3,00 |
0,50 |
M 4,00 |
0,70 |
M 4,50 |
0,75 |
M 5,00 |
0,80 |
M 6,00 |
1,00 |
M 8,00 |
1,25 |
M 10,00 |
1,50 |
M 12,00 |
1,75 |
M 16,00 |
2,00 |
M 20,00 |
2,50 |
M 24,00 |
3,00 |
M 30,00 |
3,50 |
M 36,00 |
4,00 |
M 42,00 |
4,50 |
M 48,00 |
5,00 |
M 56,00 |
5,50 |
M 64,00 |
6,00 |
