Ograniczenia odgięć dookolnych

  • Możemy edytować Parametry zgięcia odgięć dookolnych, ale po rozpoznaniu krok po kroku przywrócone są wartości domyślne.
  • Aby konwertować importowany model do części arkusza blachy, FeatureWorks używa SOLIDWORKS API. Jeżeli API nie powiedzie się, FeatureWorks nie rozpozna odgięcia dookolnego. Aby sprawdzić czy API funkcjonuje prawidłowo, należy otworzyć importowaną część w SOLIDWORKS i kliknąć Wstaw > Arkusz blachy > Zgięcia . Jeżeli operacja nie powiedzie się, rozpoznanie odgięcia dookolnego również nie powiedzie się.
  • Szkic odgięcia dookolnego powinien mieć tylko jedną linię i element łuku.
  • Jeżeli ściany odgięcia dookolnego mają wewnętrzne pętle, odgięcia dookolne nie są rozpoznawane.
  • Odgięcia dookolne na wielu krawędziach, które nie są rozpoznawane:
    • Z pozycją typu Materiał wewnątrz.
    • Z pozycją typu Materiał na zewnątrz i typem podcięcia Rozerwanie.
Odgięcia dookolne na wielu krawędziach z odsunięciem i podcięciem (Prostokąt, Rozerwanie lub Zaokrąglony prostokąt) nie są tworzone z odsunięciem. Szkic odgięcia dookolnego jest utworzony na początku ściany odgięcia z zerową wartością odsunięcia. Szkic początkowej ściany odgięcia dookolnego
Odgięcia dookolne z pozycją typu Materiał na zewnątrz lub Materiał wewnątrz i z nieplanarnymi ścianami bocznymi nie są rozpoznawane.

Podświetlone ściany boczne są nieplanarne tak więc odgięcie dookolne nie jest rozpoznawane.

Odgięcia dookolne nie są rozpoznawane jeżeli wybrane krawędzie są rozdzielone łukami kołowymi do nich stycznymi.
Krawędzie kołowe oddzielają wybrane krawędzie
Jeżeli ściany odgięcia/zgięcia są przycięte z powodu interakcji operacji lub innego, odgięcia dookolne nie są rozpoznane. Miter_TrimmedFaces.gif
Odgięcia dookolne na wielu krawędziach są rozpoznawane nieprawidłowo dla następujących warunków:
  • Typ podcięcia Zaokrąglony prostokąt
  • Zaokrąglony prostokąt jest pokryty przez zgięcie połączone do odgięcia.
Nieprawidłowo rozpoznane jako dwa zaokrąglone prostokąty
Zbędne ściany/krawędzie są scalane kiedy uruchomimy FeatureWorks. Dla odgięć dookolnych na wielu krawędziach, jeżeli boczne ściany są podzielone, zostają one połączone w jedną ścianę. Miter_RedundantFaces.gif
Odgięcia dookolne nieplanarną początkową ścianą boczną i planarną końcową ścianą boczną nie są rozpoznawane.

W przykładzie jeżeli wybierzemy ściany odgięcia w kierunku zgodnym z kierunkiem wskazówek zegara, rozpoznanie powiedzie się, natomiast wybór przeciwny do kierunku wskazówek zegara zakończy się niepowodzeniem..

Ściana planarna Ściana nieplanarna

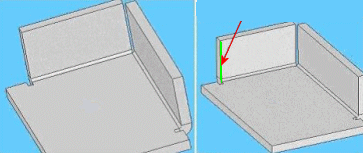

Dla odgięć dookolnych utworzonych na podzielonych krawędziach po rozpoznaniu krok po kroku, dwie krawędzie są scalone w jedną krawędź i geometria ulega zmianie.
Przed

Po
