Średnica nominalna
|
Dla rur grubościennych, rur cienkościennych, kanałów kablowych i kołowych łączników zdefiniowanych przez użytkownika: Średnica nominalna portu. Wymiar ten odpowiada wymiarowi Średnica nominalna@Szkic filtru w częściach rury grubościennej lub cienkościennej. Jeżeli łącznik ma tylko jedną konfigurację, można: - Wprowadzić wartości.
- Kliknąć Wybierz rurę grubościenną (lub Wybierz rurę cienkościenną), a następnie przejść do rury grubościennej lub cienkościennej i wybrać konfigurację, aby użyć jej średnicy nominalnej.
Jeżeli łącznik ma wiele konfiguracji, należy określić średnice w tabeli konfiguracji przy użyciu nagłówka kolumny Średnica@Punkt połączenia<n>.
Dla złączy elektrycznych: Do obliczenia przybliżonego rozmiaru trasy kabla lub przewodu należy użyć średnicy nominalnej. Po dodaniu kabli lub przewodów do trasy można dostosować rozmiar.
|
|
Wysokość |
Określa wysokość i szerokość kanałów kablowych i prostokątnych tras zdefiniowanych przez użytkownika. |
|
Szerokość |
| |
Wybierz z części |
|
Konfiguracja bazy
|
Wybrać konfigurację, aby zwymiarować element w celu jego dopasowania do łącznika.
|
|
Grubość ścianki
|
Ustawia standardowe wartości średnicy lub wysokości i szerokości z części.
|
|
| |
Wyrównanie |
|
Przełącz pozycję wtyku1
|
(Tylko do odczytu). W oparciu o konfigurację.
|
|
| |
Długość końcówki
|
Określa domyślną długość końcówki wychodzącej ze złącza lub łącznika przy wstawianiu ich do trasy. W przypadku ustawienia wartości 0 oprogramowanie używa długości końcówki odpowiadającej 1,5-krotności średnicy trasy. Można ustawić długość końcówki w tabelach konfiguracji używając parametru Długość końcówki@Punkt połączenia<n>. W przypadku kabli taśmowych i giętkich należy zostawić długość końcówki równą 0 lub ustawić ją na wartość większą niż połowa szerokości kabla, aby umożliwić prawidłowe tworzenie zagięć przy złączu. |
| |
Minimalna prosta długość
|
(Tylko w przypadku instalacji z rur cienkościennych) Określa minimalną długość prostej instalacji z rur cienkościennych wymaganą na początku i końcu trasy. Można ustawić w tabeli konfiguracji minimalną prostą długość za pomocą parametru MinimalnaProstaDługość@Punkt połączenia<n>. |
| |
Regulacja długości końcowej
|

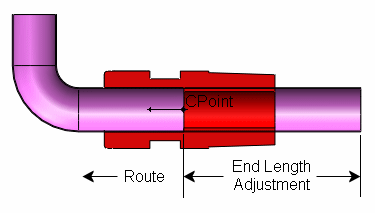

(Tylko w przypadku instalacji z rur cienkościennych) Określa wartość do dodania do długości ciętej rury cienkościennej. Można ustawić w tabeli konfiguracji regulację długości końcowej za pomocą parametru RegulacjaDługościKońcowej@Punkt połączenia<n>. W poniższym przykładzie regulacja długości końcowej dostarcza dodatkowych rur dla producenta, do chwycenia podczas operacji zginania. Po zgięciu oprogramowanie przecina rurę w punkcie połączenia, aby do końca trasy mógł zostać dodany łącznik.
|
| |
Nazwa pola specyfikacji |
(Tylko w przypadku instalacji z rur grubościennych i cienkościennych) Filtruje opcje wiązania komponentów ze zgodnymi specyfikacjami. Opcjonalne pole w tabeli konfiguracji dla części z wieloma konfiguracjami. |
| |
Wartość specyfikacji |
(Tylko w przypadku instalacji z rur grubościennych i cienkościennych) Jeśli łącznik ma tylko jedną konfigurację, wprowadzić wartość powiązaną z wartością Nazwa pola specyfikacji. Jeżeli łącznik ma wiele konfiguracji, należy określić wartości w tabeli konfiguracji przy użyciu nagłówka kolumny Specyfikacja@Punkt połączenia<n>. |
| |
Identyfikator portu |
(Tylko w przypadku instalacji z rur grubościennych i cienkościennych) Określa porty wyznaczania trasy urządzeń używane przy definiowaniu złożenia wyznaczania trasy z pliku schematu technologicznego P&ID. Porty sprzętu wyznaczania trasy określają połączenia wyznaczania trasy. Bez Identyfikatora portu, program SOLIDWORKS Routing łączy sprzęt z portu z najbliższą pasującą średnicą. |
| |
Dodatkowa długość przewodu wewnętrznego
|
(Tylko w przypadku instalacji elektrycznych) Określa wartość do dodania do długości ciętego kabla, aby pozwolić na zdjęcie izolacji z kabla, utworzenie zakończenia itd. Możemy również dodać do długości ciętej kabla poprzez ustawienie procentu nadmiaru w Opcjach wyznaczania trasy. Oprogramowanie zwiększa obliczoną długość ciętego kabla o procent nadmiaru, aby pokryć wszelkie zwisy, załamania itd., które mogą się pojawić w instalacjach.
|
| |
ID 2D schematu wtyku
|
(Tylko dla elektryki) To pole jest dostępne tylko dla istniejących punktów połączenia. Określa numery styków złącza. W przypadku złącza wielostykowego z wieloma punktami połączenia dla każdego numeru styku ta opcja określa odpowiedni numer styku. W przypadku złącza wielostykowego z jednym punktem połączenia opcja ta sprawia, że wszystkie numery styków są oddzielone przecinkiem (,), na przykład 1,2,3,4.
|
|
(Tylko w przypadku kabla taśmowego i giętkiego) Określa szerokość kabla.
|
|
|
(Tylko w przypadku kabla taśmowego i giętkiego) Określa grubość kabla.
|
|
Wybierz kabel
|
(Tylko w przypadku kabla taśmowego i giętkiego) Określa wartości szerokości i grubości poprzez wybranie kabla taśmowego z biblioteki kabli/przewodów.
|
|
Wyrównanie
|
(Tylko w przypadku kabla taśmowego i giętkiego) Określa krawędź, z którą należy wyrównać szerokość kabla.
|
|
Przełącz pozycję wtyku1
|
(Dotyczy tylko kabla taśmowego) Przełącza stronę przypisaną jako strona styku1, jak pokazano na podglądzie. W złożeniu kabla oprogramowanie wskazuje pozycję styku1 za pomocą czerwonego paska wzdłuż kabla.
|
|
Odwróć kierunek wyrównania
|
Przełącza kierunek normalny dla kabli giętkich, prostokątnych kanałów lub korytek kablowych.
|
|
