Menedżer właściwości PropertyManager Edytuj spłaszczoną trasę — Typ produkcyjny

Można przenieść środek spłaszczonej trasy i poddać edycji spłaszczoną trasę typu produkcyjnego.

Aby otworzyć menedżera właściwości PropertyManager Edytuj spłaszczoną trasę, należy:

Kliknąć prawym przyciskiem myszy spłaszczoną trasę typu produkcyjnego w drzewie operacji FeatureManager i wybrać Edytuj spłaszczoną trasę.

Element do edytowania

Wybrać elementy (linie, wielowypusty lub łuki) spłaszczonej trasy, którą użytkownik chce edytować.

Segment trasy.   Wybrać segment w obszarze graficznym. Tylko segmenty splajnu i łuku mogą zostać wyprostowane.
Złącze   Wybrać złącze spłaszczonej trasy przeznaczone do edycji.

Wybór ściany

Wybrać ściany złącza i płaszczyzny do ponownej orientacji złącza w taki sposób, aby było równoległe do wybranych płaszczyzn.

Utrzymać odsunięcie o Z po spłaszczeniu

Tę opcję należy zaznaczyć, aby zachować odsunięcie między złączem i rozgałęzieniem. Jest ona dostępna tylko w przypadku złączy, które zachowują swoją orientację 3D.

Narzędzia edycji

Narzędzia do edycji, które są wtedy dostępne, zależą od rodzaju wybranych przez użytkownika elementów.

Kontekstowy pasek narzędzi wyświetla opcje do wykonania operacji na spłaszczonej trasie.

Środek spłaszczonej trasy Zmienia pozycję środka spłaszczonej trasy między dwoma punktami w segmencie szkicu trasy.

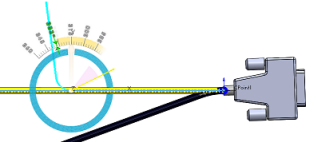

Wyprostuj Prostuje wybrany segment splajnu lub łuku do określonej wartości procentowej. Oprogramowanie podświetli w obszarze graficznym segment trasy do wyprostowania. Można odwrócić kierunek segmentu lub zastosować prostowanie do wszystkich gałęzi segmentu.
Dodaj zgięcie Określa pozycję (w procentach), promień i kąt zgięcia wybranego segmentu. Zgięcie można dodać przy użyciu triady lub menedżera właściwości PropertyManager.
Dostosuj kąt Określa kąt wybranego segment linii lub łuku. Kąt można zwiększyć przy użyciu triady lub menedżera właściwości PropertyManager.
Odwróć w poziomie \ w pionie Odwraca dowolny segment trasy w poziomie lub w pionie w stosunku do środka spłaszczonej trasy.
Dostosuj obciążalność wyjściową Manipuluje i pozycjonuje segmenty rozgałęzień.
Dostosuj kąt względem osi X   Reguluje kąt linii lub łuku względem osi X.
Poziomo Dla kąta sprawia, że wybrany odcinek jest poziomy.
Pionowo Dla kąta sprawia, że wybrany odcinek jest pionowy.
Edytuj procent pozycji Określa pozycję edycji wybranego segmentu linii lub łuku.
Można przeciągnąć pozycję edycji wzdłuż segmentu w obszarze graficznym.
Promień Określa promień wybranego segmentu.
Kąt zgięcia Określa kąt zgięcia tworzony przez wybrany segment z poziomem.
Kąt Określa kąt tworzony przez wybrany segment z poziomem.
Zastosuj   Stosuje edycję do wybranego segmentu.
Czerwona linia oznaczająca edycję pojawia się w obszarze graficznym podczas używania narzędzi edycji.

Lokalizacja krawędzi płytki montażowej

Współrzędna X Określa współrzędną X środka granicy płytki montażowej.
Współrzędna Y Określa współrzędną Y środka granicy płytki montażowej.
