Kiedy wymiarowany jest szkic z zamkniętym profilem i dojdzie do przedefiniowania, wymiar jest automatycznie zmieniany na zależny.
Ostatni element szkicowany w celu utworzenia szkicu o zamkniętym profilu może kolidować z wnioskowanymi relacjami z pozostałych elementów szkicu. W takim przypadku wymiar ostatniego elementu szkicu powoduje przedefiniowanie szkicu. Wymiar kolidujący jest zmieniany na zależny.
|

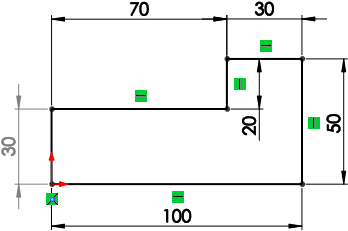

| wymiar po lewej stronie linii pionowej powoduje, że szkic jest przedefiniowany |
|

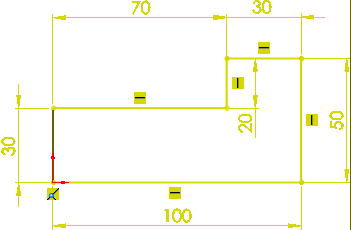

| wymiar po lewej stronie linii pionowej, który wprowadza do szkicu przedefiniowanie, jest zmieniany na zależny |
