Pomiar obszaru powierzchni rzutowanej powierzchni brył

Istnieje możliwość mierzenia obszaru rzutowanej powierzchni obiektów, ścian i komponentów. Wybierane elementy muszą być obiektami bryłowymi lub powierzchniowymi.

Powierzchnia projektowana jest użyteczna przy projektowaniu form do produkcji części z tworzyw sztucznych. W połączeniu z kierunkiem ciągnięcia, rzutowany obszar powierzchni pomaga obliczyć koszt części i tonaż maszyny.

Aby zmierzyć rzutowaną powierzchnię modelu:

  1. Kliknąć Zmierz (pasek narzędzi Narzędzia) lub Narzędzia > Oceń > Zmierz.
  2. Wybrać obiekty bryłowe lub powierzchniowe, ściany lub komponenty modelu.

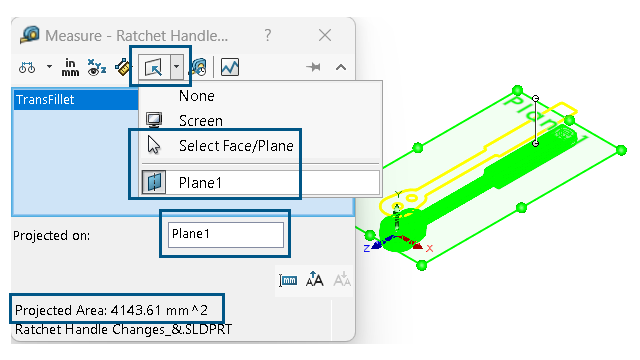

  3. W oknie dialogowym, w części Rzutowane na kliknąć Wybierz ścianę/płaszczyznę i wybrać ścianę planarną, na której rzutowane będą obiekty, ściany lub komponenty.
    Oprogramowanie rzutuje sylwetkę wybranych elementów na wybraną ścianę planarną i oblicza rzutowany obszar.
    W oknie dialogowym Rzutowany obszar pokazuje wartość obszaru rzutowanej powierzchni obiektów, ścian i komponentów.
