Menedżer właściwości PropertyManager Powiązania złożenia

Filtry powiązań

Filtry powiązań służą do ukrywania lub pokazywania typów powiązań.

Przycisk coincident.png Wspólne
Przycisk concentric.png Koncentryczne
Przycisk dim_lin_horiz.png Odległość
Przycisk tangent.png Styczne

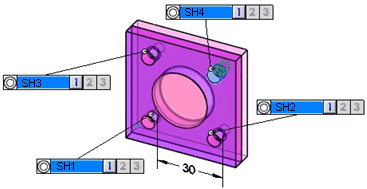

  Pokaż szyki Pokazuje powiązania szyków. Gdy opcja ta nie jest zaznaczona, wyświetlane są powiązania dla każdego wystąpienia w szyku.
Wybrano opcję Pokaż szyki Opcja Pokaż szyki nie jest zaznaczona
  Użyj inteligentnego filtra Ukrywa powiązania, które nie leżą w bezpośredniej bliskości rozważanej operacji.
  • Korek jest montowany w pudełku.

  • Użyj inteligentnego filtra. Pojawią się tylko opcje otworu w bliższym boku dla dodań D3 i D4.

  • Opcja Użyj inteligentnego filtra nie jest zaznaczona. Dwie operacje dodania w korku otrzymują powiązania koncentryczne dla otworów zarówno w bliższym, jak i dalszym boku pudełka.

Tolerancja złożenia

Wyszczególnia części i ich stan powiązania.

Część wymaga powiązania.
PM_Constrained.gif Część ma co najmniej jedno powiązanie.

Powiązania

Wyszczególnia informacje na temat zastosowanych dla części powiązań.

Obsługiwane pary powiązań

  Dodanie Stożek Otwór* Linia przecięcia Wrąb Płaszczyzna Szczelina Szerokość
Dodanie X X X - - - X X
Stożek X X X - X - X X
Otwór* X X X - X - X X
Linia przecięcia - - - X - X - -
Wrąb - X X - X - X X
Płaszczyzna - - - X - X - -
Szczelina - X X - X - X X
Szerokość - X X - X - X X
Powiązania można stosować pomiędzy szykami otworów*, wrębami lub szczelinami.

*: Otwory obejmują Walec, Pogłębienie walcowe, Pogłębienie stożkowe i Otwory proste

Legenda:

X: Obsługiwane

-: Nie obsługiwane lub nie dotyczy
