Menedżer właściwości PropertyManager Symetria

Można użyć warunku brzegowego Symetria do tworzenia i analizowania układów gniazd i kanałów wlewowych, które są symetryczne względem jednej lub dwóch płaszczyzn symetrii. Symulacja przebiega tylko dla symetrycznej części układu w celu zaoszczędzenia czasu, a SOLIDWORKS Plastics wyświetla wyniki dla całego układu.

Aby otworzyć menedżera właściwości PropertyManager Symetria:

  • W menedżerze poleceń CommandManager programu Plastics rozwinąć węzeł Warunki brzegowei kliknąć opcję Symetria .

Powierzchnie zidentyfikowane jako ściany symetrii zachowują się tak, jakby były odizolowane termicznie, co zapobiega utracie ciepła poprzez te ściany. Po zastosowaniu warunku brzegowego Symetria upewnić się, że układy chłodzenia formy zapewniają symetryczne temperatury formy. W przypadku braku symetrycznych temperatur formy należy uwzględnić cały układ gniazd i kanałów wlewowych wraz z kanałami chłodzącymi formy, aby uzyskać dokładne symulacje.

Warunek brzegowy Symetria jest dostępny w SOLIDWORKS Plastics Professional i SOLIDWORKS Plastics Premium.
Podczas interpretacji wyników symulacji z warunkiem brzegowym Symetria należy zachować ostrożność.

Parametry

  Wzdłuż obiektu bryłowego lub Wzdłuż kanału wlewowego opartego na szkicu

Określa typ geometrii do zastosowania warunku brzegowego symetrii.

Domyślny wybór dla obszarów gniazd i kanałów wlewowych: Wzdłuż obiektu bryłowego.

Aby określić ściany symetrii w obszarach kanałów wlewowych opartych na szkicu, wybierz Wzdłuż kanału wlewowego opartego na szkicu.
Symetria 1

Określa ściany obszaru gniazda lub kanału wlewowego, które odpowiadają jednej płaszczyźnie symetrii.

Wybrane ściany są podświetlone na niebiesko w obszarze graficznym.
Symetria 2

Określa ściany obszaru gniazda lub kanału wlewowego, które odpowiadają drugiej płaszczyźnie symetrii.

Wybrane ściany są podświetlone na niebiesko w obszarze graficznym.
  Pokaż podgląd Wyświetla geometrię przedstawienia krawędziowego całego obszaru gniazda lub kanału wlewowego w obszarze graficznym.

Przed przystąpieniem do symulacji należy potwierdzić, że cały układ jest dokładny.

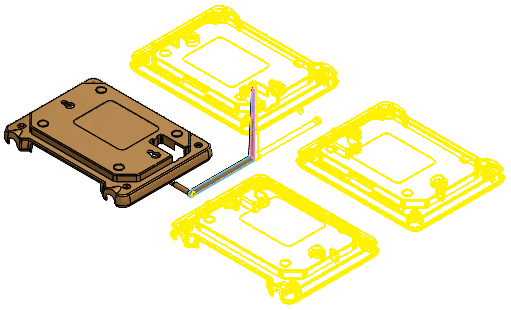

Podgląd projektu gniazda i kanału wlewowego, który jest symetryczny względem dwóch płaszczyzn symetrii. Typ geometrii jest ustawiony na Wzdłuż obiektu bryłowego.
