Analiza chłodzenia formy oblicza sprzężoną wymianę ciepła między częścią, kanałami chłodzącymi, układem kanałów wlewowych i formą.

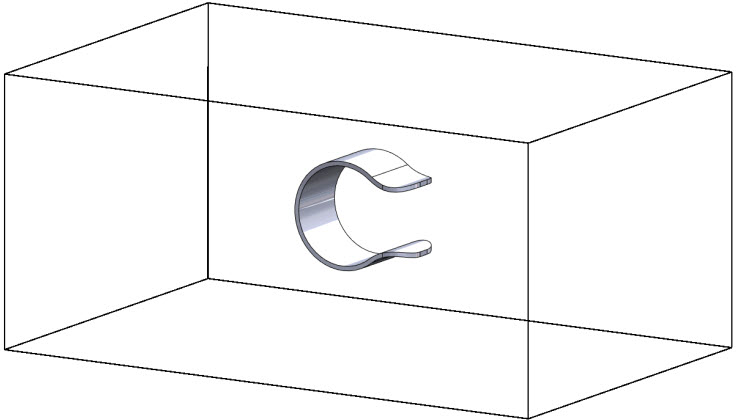

Ważne jest dokładne określenie wymiarów formy dla głównego korpusu formy, z wyłączeniem obudowy wyrzutnika, tak aby pojemność cieplna formy została prawidłowo przedstawiona w analizie. Forma wirtualna, tworzona wyłącznie na potrzeby symulacji, jest domeną przedstawiającą formę jako prostokątną objętość w przestrzeni.
Funkcja Projektowanie form wirtualnych jest dostępna w programie SOLIDWORKS Plastics Premium.
Aby otworzyć menedżera właściwości PropertyManager Forma wirtualna:
- W menedżerze PlasticsManager kliknąć prawym przyciskiem myszy węzeł Domeny
i wybrać Projektowanie form wirtualnych.
Metoda specyfikacji
| Ramka graniczna |
Wyśrodkowuje prostokątną objętość w przestrzeni reprezentującej formę na przybliżonym centroidzie części. |
| Globalna współrzędna |
Określa lokalizację i wymiary prostokątnej objętości w przestrzeni reprezentującej formę przy użyciu globalnego układu współrzędnych. |
Parametry
| +X, -X |
Określają zakres współrzędnych X prostokątnej objętości w przestrzeni. |
| +Y, -Y |
Określają zakres współrzędnych Y prostokątnej objętości w przestrzeni. |
| +Z, -Z |
Określają zakres współrzędnych Z prostokątnej objętości w przestrzeni. |
 |
Łączy zakres współrzędnych dodatnich i ujemnych w taki sposób, że zakres ujemny zmienia się równocześnie z zakresem dodatnim. |
 |
Określa zakres współrzędnych dodatnich i ujemnych niezależnie. Można także kliknąć czerwoną, zieloną i niebieską strzałkę w oknie grafiki, aby dynamicznie zmieniać rozmiar formy wirtualnej.
|
| Zresetuj |
Przywraca domyślny rozmiar formy wirtualnej. |
