Narzędzie Zmierz umożliwia pomiar odległości pomiędzy dwiema wybranymi lokalizacjami i porównanie wartości węzłów aktywnego wykresu wyników w obszarze graficznym.
Aby włączyć Narzędzie pomiaru, należy:
- W menedżerze poleceń CommandManager Plastics kliknąć Zmierz
.
- Gdy funkcja Zmierz jest aktywna, należy wybrać dwie lokalizacje na wykresie wyników, aby uzyskać wyniki.

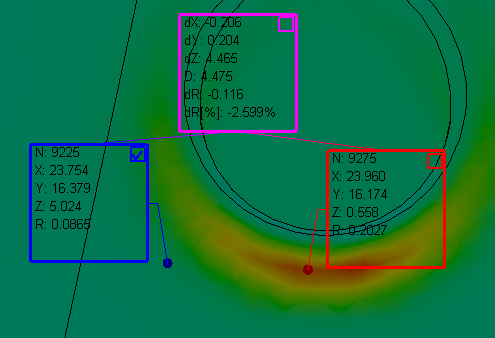

Oprogramowanie wyświetla informacje o lokalizacjach sondowania w niebieskich, czerwonych i purpurowych polach.
- Aby zmienić położenie lokalizacji sondowania, należy kliknąć pole wyboru w prawym górnym rogu czerwonych i niebieskich pól i przenieść wskaźnik do innej lokalizacji.
Oprogramowanie odejmuje wartości niebieskiego pola od odpowiednich wartości czerwonego pola i wyświetla wyniki w amarantowym polu.
| Pole pomiaru |
Informacje |
| Czerwone lub niebieskie |
|
N
|
Numer węzła odpowiadający węzłowi sondowanej siatki
|
|
X, Y, Z
|
Współrzędne lokalizacji sondowania
|
|
R
|
Wartość wyniku w lokalizacji sondowania
|
|
| Amarantowy |
|
dX, dY, dZ
|
Różnica pomiędzy współrzędnymi X, Y i Z czerwonej i niebieskiej lokalizacji sondowania
|
|
D
|
Wypadkowa odległość pomiędzy czerwonymi i niebieskimi lokalizacjami sondowania
|
|
dR
|
Bezwzględna różnica pomiędzy wartościami wyników w czerwonej i niebieskiej lokalizacji sondowania
|
|
dR(%)
|
Procentowa różnica pomiędzy wartościami wyników w czerwonej i niebieskiej lokalizacji sondowania
|
|
