Exemplos de gerenciamento de cantos complexos

Este tópico apresenta exemplos de cantos complexos com várias ordens de aparagem.

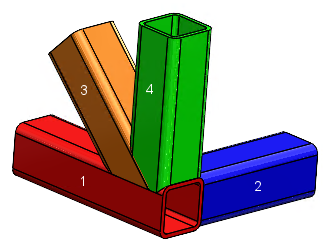

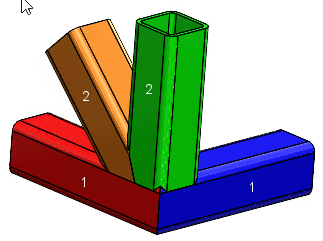

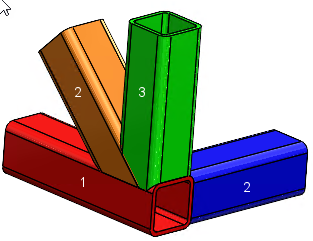

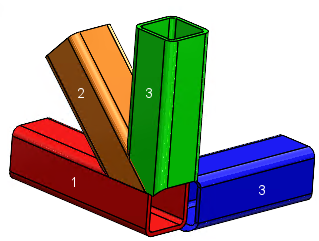

Nos exemplos a seguir, os números nos membros representam as ordens de aparagem:
  • Ordem de aparagem=1
  • Ordem de aparagem=1
  • Ordem de aparagem=2
  • Ordem de aparagem=2
  • Ordem de aparagem=1
  • Ordem de aparagem=2
  • Ordem de aparagem=2
  • Ordem de aparagem=3
  • Ordem de aparagem=1
  • Ordem de aparagem=2
  • Ordem de aparagem=3
  • Ordem de aparagem=4
  • Ordem de aparagem=1
  • Ordem de aparagem=2
  • Ordem de aparagem=3
  • Ordem de aparagem=3

Membro no Grupo de membros de ferramenta de aparar

No PropertyManager de Canto complexo, quando você move um membro do grupo Aparar corpo para o grupo Membro da ferramenta Aparar, os membros restantes são aparados. A aparagem é baseada em:

  • nas ordens de aparagem dos membros restantes
  • na posição do membro que é movido para o grupo Membro da ferramenta Aparar.

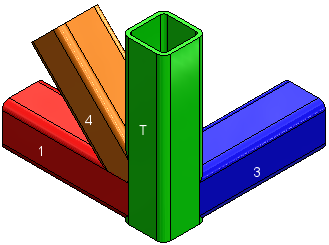

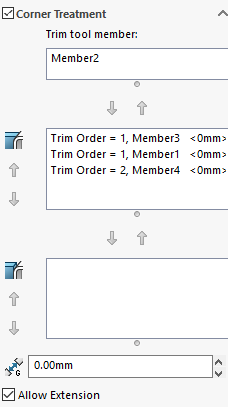

No exemplo a seguir, T indica que o membro 2 foi movido para o grupo Membro da ferramenta Aparar.

Membro no Grupo de Corte planar

No PropertyManager de Canto complexo, quando você move um membro para o grupo Corte Planar, o membro movido é aparado. A aparagem é baseada nas ordens de aparagem e nas posições dos membros em contato com o membro movido.

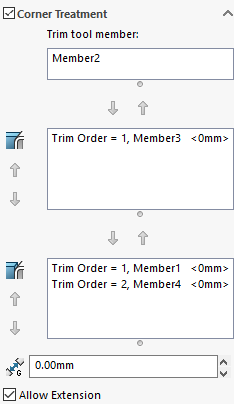

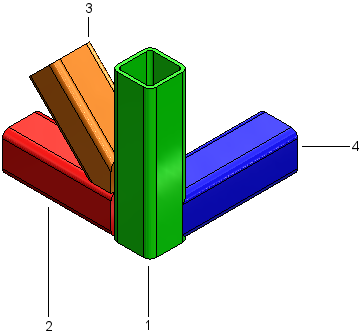

No exemplo a seguir, o membro 2 é um membro da ferramenta de aparar e os membros 1 e 4 são movidos para o grupo de corte planar.
1 Member2: Ferramenta Aparar
2 Member1: Corte planar, ordem de aparagem 1
3 Memebr4: Corte planar, ordem de aparagem 2
4 Member3: Aparar corpo, ordem de aparagem 1
