Aplicar tratamento de canto no PropertyManager de Gerenciamento de canto

Você pode aplicar tratamentos de canto de modo manual ou automático.

Para aplicar o tratamento de canto:

  1. Abra uma peça e clique em Sistema de estrutura > Membro primário.
  2. Crie membros primários e saia do Modo sistema estrutural.

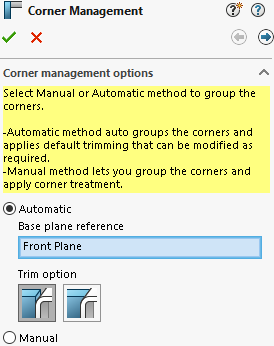

  3. No PropertyManager, especifique uma opção:
    • Automático. Agrupa cantos semelhantes e aplica o tratamento de canto.
    • Manual. Permite agrupar cantos semelhantes e aplicar o tratamento de canto.
  4. Selecione Automático.
    O SOLIDWORKS seleciona um plano que determina a ordem de aparagem dos membros. Em seguida, você pode modificar a referência do plano base, os grupos e tratamento de canto, se necessário.
  5. Especifique uma Opção de aparagem.
  6. Clique em Next para continuar com o tratamento de canto.
  7. Opcional: Selecione Manual e clique em para aplicar o tratamento de canto.
