Criar membros primários a partir de planos de referência

Para criar membros primários a partir de planos de referência:

  1. Clique em Membro do plano de referência para o Tipo de membro primário.
  2. Para Conjunto de referência, selecione os planos a seguir expandido Dados de referência na Árvore de projeto do FeatureManager.

    Você também pode exibir planos clicando em Exibir > Ocultar/mostrar > Planos .

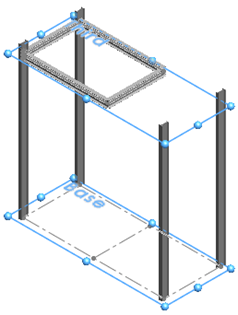

    1. Para Plano inicial e final, clique em Base e Terceiro.
      Esses planos são paralelos e definem o comprimento dos membros.

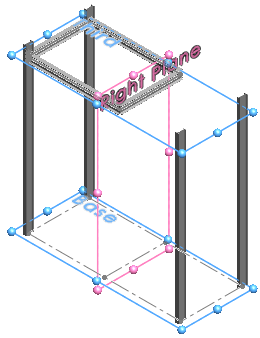

    2. Para Conjunto de planos 1, clique em Plano direito.
      Esse plano é perpendicular e cruza o Plano inicial e final.

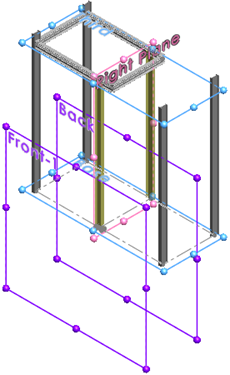

    3. Para Conjunto de planos 2, clique em Frontal-1 e Posterior.
      O Conjunto de planos 2 cruza o Conjunto de planos 1. Eles definem a localização dos dois membros que estão no meio da estrutura.
  3. Libere o PropertyManager e clique em .

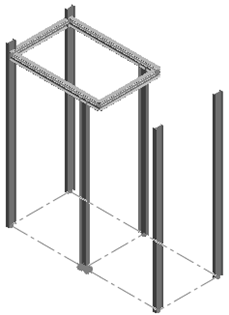

Os membros primários do sistema estrutural estão completos.
