A caixa de diálogo Eixos permite controlar a aparência dos eixos na exibição de resultados. Os eixos representam o sistema de coordenadas global ou locais usados na definição da plotagem.
To access this PropertyManager, activate a plot with a reference axis or coordinate system. Clique com o botão direito na área de gráficos e selecione Configurações.
Estilo
|
Linha
|
Shows axes as lines. |
|
Cilindro
|
Show axes as cylinders. |
|
Largura de linha.
|
Controla a largura de linhas para a plotagem dos eixos. |
Eixo
|
Desativar título.
|
Quando marcada, os títulos dos eixos (X, Y, Z) não serão mostrados na plotagem.
|
|
X, Y, Z)
|
Os controles deslizantes dos eixos X, Y e Z na plotagem. |
|
X, Y, Z)
|
Controla o número de marcas de verificação uniformemente espaçadas nos eixos X, Y e Z. |
|
Cor
|
Controla as cores dos eixos X, Y e Z. Para modificar uma cor, clique para selecioná-la e clique em OK.
|
Grade
|
XY, YZ, ZX
|
Define os planos das grades opcionais. Você pode marcar todas as caixas de seleção, algumas ou nenhuma. As densidades das grades são especificadas pelas marcas de verificação especificadas.
|
|
Editar cor...
|
Define a cor da grade. Para modificar a cor da grade, clique em Editar cor, selecione a cor desejada e em OK.
|
Local
Define o local de origem dos eixos.
|
Origem
|
Os eixos de resultados serão colocados na origem real do sistema de coordenadas de referência usado na definição da plotagem. |
|
Esquerdo inferior
|
Os eixos dos resultados serão colocados no canto inferior direito da janela de plotagem. |
|
Direita inferior
|
Os eixos dos resultados serão colocados no canto inferior direito da janela de plotagem. |
|
Desativar
|
Se marcado, desativa a exibição dos eixos na plotagem.
|

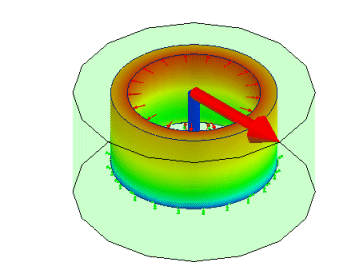

Considere um cilindro sujeitado a uma pressão interna e fixa na base. A tensão de arco é plotada com base em um sistema de coordenadas cilíndricas definidas pelo eixo do cilindro.
|
|
| Local dos eixos: Esquerdo inferior
|
Local dos eixos: Origem
|
