Listar forças da viga

Para acessar este PropertyManager, execute um estudo no Simulation com vigas. Clique com o botão direito na pasta Resultados e selecione Listar forças da viga.

Listar

	Forças	Lista os valores de força axial, força de cisalhamento, momento (nas direções 1 e 2) e torque (momento na direção axial).
	Tensões	Exibe os valores de tensão axial, tensão de dobramento e de cisalhamento (nas direções 1 e 2 da viga), torcional e valores de limite superior axial e de tensão de dobra. Somente forças axiais e tensões estão disponíveis para treliças.
	Unidades de medida	Exibe forças nas unidades N, lbf ou kgf. Exibe tensões nas unidades N/m^2, psi ou kgf/cm^2.

Intervalo da viga

Digite um valor para Início e Fim para visualizar os resultados de um subconjunto das vigas no modelo. Os números correspondem à lista na pasta Vigas da árvore de estudos do Simulation.

	Forças	Lista os valores de força axial, força de cisalhamento, momento (nas direções 1 e 2) e torque (momento na direção axial).
	Tensões	Exibe os valores de tensão axial, tensão de dobramento e de cisalhamento (nas direções 1 e 2 da viga), torcional e valores de limite superior axial e de tensão de dobra. Somente forças axiais e tensões estão disponíveis para treliças.
	Unidades de medida	Exibe forças nas unidades N, lbf ou kgf. Exibe tensões nas unidades N/m^2, psi ou kgf/cm^2.

Caixas de diálogo Listar forças e Listar tensões

	Exibir somente valores extremos	Selecione para listar apenas os valores extremos no comprimento do corpo de viga.
	Exibir somente pontos finais de viga	Selecione para listar os resultados apenas nos pontos finais de cada corpo de viga.
	Unidades de medida	Exibe forças nas unidades N, lbf ou kgf. Exibe tensões nas unidades N/m^2, psi ou kgf/cm^2.
	Nome da viga	Exibe o nome da viga correspondente ao corpo de viga listado na pasta Beams na árvore de estudos do Simulation.

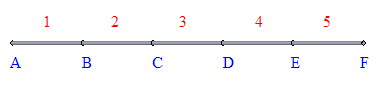

	Elemento	Exibe o número do elemento.
	Fim	Exibe os 2 nós finais de cada elemento.
	Salvar	Clique para salvar a tabela como um arquivo Excel (*.csv) ou como arquivos de texto simples (*.txt). Além disso, você pode copiar uma parte da tabela no Microsoft Excel ou em um editor de texto. Selecione um intervalo de células, clique com o botão direito e selecione Copiar.
