Secionamento de sólidos
|

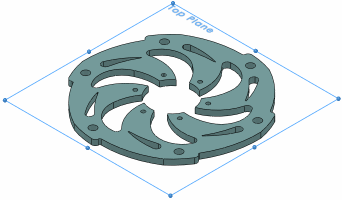

Você pode criar corpos em 2D dividindo sólidos com uma seção plana. Para o exemplo de tensão plana de um disco, mostrado abaixo, use o plano superior para extrair o modelo 2D da geometria 3D.
| Modelo 3D |
Seção 2D |
|
|
Para o exemplo de simetria ao eixo, de uma conexão parafuso-porca, selecione qualquer plano que secione o sólido e o eixo de revolução.
A cabeça do parafuso e o padrão helicoidal da rosca não são modelados.
| Modelo 3D |
Seção 2D |
|
|
|
|
Usando superfícies planas ou esboços
|
Você pode criar corpos de superfície plana ou esboços no plano de seção para criar seções 2D. O exemplo mostra um teste de curvatura em três pontos de uma chapa sob deformação plana, com os corpos de superfície criados na seção plana.
|
