O programa une as entidades do Conjunto 1 e do Conjunto 2 (origem e destino) definidas no PropertyManager de Interações locais. As entidades unidas se comportam como se estivessem soldadas. Para entidades geométricas que geram malha de maneira independente, a união é aplicada com equações de restrição.
Você também tem a opção de unir componentes aplicando nós de malha comuns aos seus limites. Nesse caso, os componentes que têm nós de malha comuns em seus limites recebem malhas como um corpo.
Você pode aplicar interações unidas a estes estudos de simulação:
- Static
- Frequência
- Flambagem
- Térmico
- Não linear
- Dinâmico
- Teste de queda
|

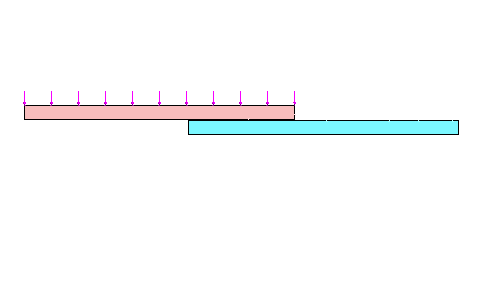

| União entre componentes que estão em contato (sem folga). |
|

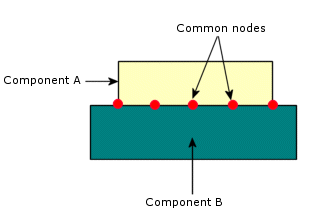

| Ilustração de nós de malha comuns em limites de componentes. As malhas dos dois componentes são criadas como um corpo. |
Essa limitação se aplica somente (a) à formulação de união nó a superfície para todos os estudos e (b) à formulação de união superfície a superfície para estudos não lineares.
Nos casos em que existir um contato de união entre peças de chapa metálica e outras superfícies (sólidos ou cascas), o algoritmo de união pode forçar o aumento da rigidez devido ao espaçamento entre a malha da superfície média e a geometria da superfície de contato. Esse enrijecimento do contato de união altera o cálculo dos modos de corpo rígido. O programa calculará todos os modos de rigidez (com valores de frequência próximos de 0) se você eliminar o espaçamento aplicando um offset para afastar a malha da peça de chapa metálica das superfícies médias e aproximá-la da geometria da superfície de contato.
