Alternar a opção de espelhamento da orientação inverte a direção normal (seta azul) da tríade de cada face.

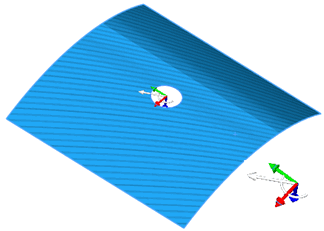

Na figura, quando a opção Espelhar orientação está desmarcada, o ângulo de camada positivo é definido na direção anti-horária (com as setas formando uma tríade à direita). Uma ampliação das setas no centro da face, é mostrada à direita da imagem. O ângulo de camada da face é de 60º.
Consulte Ângulo da camada para obter uma descrição da tríade de compostos.
|
| A opção Espelhar orientação está desmarcada. |
Na figura abaixo, quando a opção Espelhar orientação é marcada, a direção da seta azul é invertida. O ângulo de camada positivo é definido na direção horária. Como resultado, um ângulo de camada de 60º agora corresponde ao ângulo -60º antes do espelhamento da orientação.
|
| A opção Espelhar orientação está marcada.
|
