A excitação em dois nós pode ser inteiramente correlacionada, inteiramente não correlacionada ou parcialmente correlacionada.
A correlação parcial é baseada na diferença espacial Rij entre dois nós. Dependendo da relação entre os parâmetros definidos pelo usuário RMÍN, RMÁX e Rij:
| Inteiramente correlacionado |
A distância Rij é menor que RMÍN ( Rij < RMÍN) definida pelo usuário. |
| Inteiramente não correlacionado |
A distância Rij é maior que RMÁX ( Rij > RMÁX) definida pelo usuário. |
| Parcialmente correlacionado |
A distânciaRij está entre RMIN e RMÁX ( RMÍN < Rij < RMÁX) definidas pelo usuário. O grau de correlação é constante para RMín. menor ou igual a Rij e diminui linearmente no intervalo RMáx. - RMín.. |

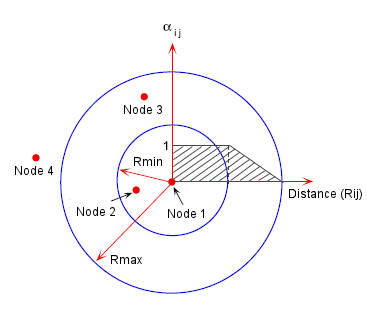

As condições acima estão ilustradas na figura.
Na figura acima:
- Nós 1 e 2 estão inteiramente correlacionados
- Nós 1 e 4 estão inteiramente não correlacionados
- Nós 1 e 3 estão parcialmente correlacionados.
O efeito da distância do nó nos termos da correlação cruzada (termos fora da diagonal) da seção da matriz de excitação PSD que está relacionada a dois nós, (i) e (j), pode ser escrito como:
(Eq.1)
onde:
(Eq.2)
