Diâmetro nominal
|
Para tubo rígido, tubo flexível, conduíte elétrico e acessórios circulares definidos pelo usuário: O diâmetro nominal da porta. Esta dimensão corresponde à dimensão DiâmetroNominal@EsboçoFiltro nas peças de tubo rígido ou tubo flexível. Se o acessório tiver somente uma configuração, você pode fazer o seguinte: - Digite um valor.
- Clique em Selecionar tubo rígido (ou Selecionar tubo flexível), procure um tubo rígido ou tubo flexível e selecione uma configuração para usar o diâmetro nominal.
Se o acessório tiver várias configurações, especifique os diâmetros em uma tabela, usando o cabeçalho de coluna Diâmetro@PontoC<n>.
Para conectores elétricos: Use o diâmetro nominal para calcular o tamanho aproximado da rota de cabo ou fio. Depois de adicionar os cabos ou fios à rota, você pode ajustar o tamanho.
|
|
Altura |
Define a altura e largura de dutos elétricos, bandejas de cabos e rotas retangulares definidas pelo usuário. |
|
Largura |
| |
Selecionar da peça |
|
Configuração básica
|
Selecione uma configuração para dimensionar o componente para corresponder ao acessório.
|
|
Espessura da parede
|
Define os valores padrão de diâmetro ou de altura e largura a partir da peça.
|
|
| |
Alinhamento |
|
Alternar posição do pino1
|
Somente para leitura.) Com base na configuração.
|
|
| |
Comprimento do adaptador
|
Especifica o comprimento de adaptador padrão a ser estendido do conector ou acessório quando ele é inserido nas rotas. Se definido como 0, o software usará um adaptador com um comprimento de 1,5 vez o diâmetro da rota. É possível definir o comprimento do adaptador em tabelas de projeto usando o parâmetro ComprimentoAdaptador@PontoC<n>. Para cabos de fita e cabos flexíveis, deixe o comprimento do adaptador com o valor 0 ou defina um valor maior do que a metade da largura do cabo para assegurar que as dobras feitas perto do conector sejam criadas corretamente. |
| |
Comprimento reto mínimo
|
(Somente para tubos flexíveis) Especifica o comprimento mínimo do tubo reto necessário para o início e o final de uma rota. Você pode definir o comprimento reto mínimo em tabelas de projeto usando o parâmetro ComprimentoMínimoReto@PontoC<n>. |
| |
Ajuste de comprimento final
|

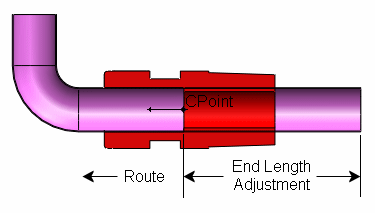

(Somente para tubos flexíveis) Especifica um valor para adicionar ao comprimento de corte do tubo. Você pode definir o ajuste do comprimento final em tabelas de projeto usando o parâmetro AjusteComprimentoFinal@PontoC<n>. No exemplo a seguir, o ajuste do comprimento final proporciona ao fabricante uma extensão adicional do tubo para facilitar a operação de dobragem. Depois de dobrar, o software corta o tubo no ponto de conexão para que você possa adicionar o acessório ao final da rota.
|
| |
Nome do campo de especificação |
(Somente para tubos rígidos e tubos flexíveis) Filtra as opções de componentes correspondentes com as especificações correspondentes. Um campo opcional na tabela de projeto para peças com múltiplas configurações. |
| |
Valor da especificação |
(Somente para tubos rígidos e tubos flexíveis) Se o acessório tiver apenas uma configuração, digite o valor associado ao Nome do campo de especificação. Se o acessório tiver várias configurações, especifique os valores em uma tabela de projeto, usando o cabeçalho de coluna Especificação@PontoC<n>. |
| |
ID da porta |
(Somente para tubos rígidos e tubos flexíveis) Especifica as portas de roteamento de equipamentos usadas ao definir uma montagem de roteamento a partir de um arquivo P&ID. As portas de rota do equipamento determinam as conexões da rota. Sem o ID da porta, o SOLIDWORKS Routing conecta o equipamento a partir da porta com o diâmetro mais próximo. |
| |
Comprimento de fio interno adicional
|
(Somente para elétrico) Especifica um valor para adicionar ao comprimento de corte do cabo para permitir desmonte, terminação, e assim por diante. Você pode também adicionar o comprimento de corte do cabo definindo um percentual de folga em Opções de rota. O software aumenta o comprimento de corte calculado do cabo proporcionalmente ao percentual de folga para levar em conta arqueamentos, torceduras etc., que podem ocorrer nas instalações reais.
|
| |
Id do pino esquemático 2D
|
(Somente para elétrico) Este campo só está disponível para PontosC existentes. Define os números dos pinos do conector. Se o conector tiver vários pinos e vários PontosC para cada número do pino, esta opção definirá o número do pino correspondente. Se o conector tiver vários pinos, mas apenas um PontoC, esta opção definirá todos os números de pino separados por vírgula (,), por exemplo 1,2,3,4.
|
|
(Somente para cabo de fita e cabo flexível) Define a largura do cabo.
|
|
|
(Somente para cabo de fita e cabo flexível) Define a espessura do cabo.
|
|
Selecionar cabo
|
(Somente para cabo de fita e cabo flexível) Define os valores de largura e espessura selecionando um cabo de fita na Biblioteca de cabos/fios.
|
|
Alinhamento
|
(Somente para cabo de fita e cabo flexível) Especifica uma aresta com a qual alinhar a largura do cabo.
|
|
Alternar posição do pino1
|
(Somente para cabos de fita) Alterna o lado designado como o lado do Pino1 conforme mostrado na visualização. Na montagem do cabo, o software indica a posição do Pino1 com uma faixa vermelha ao longo do cabo.
|
|
Inverter direção de alinhamento
|
Troca a direção normal para cabos flexíveis, dutos retangulares ou bandejas de cabos.
|
|
