O complemento 3DEXPERIENCE (Design with SOLIDWORKS) integra recursos do 3DEXPERIENCE baseados na nuvem diretamente na interface do Routing, aumentando a capacidade de gerenciar componentes e montagens de roteamento.
Com o Routing Library Manager, você pode:
| Aba |
Tarefa |

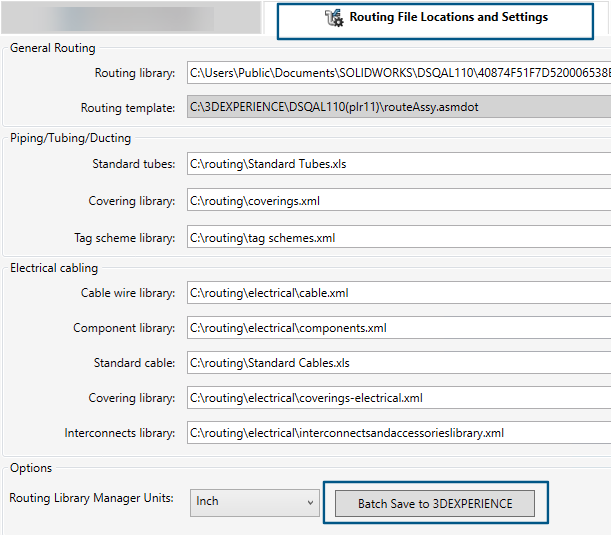

| Locais de arquivos de rota e Configurações |
- Carregar em lote a biblioteca de componentes de roteamento de um computador local para a 3DEXPERIENCE Platform. Clique em Salvar em lote no 3DEXPERIENCE.
Você somente pode salvar arquivos do SOLIDWORKS na 3DEXPERIENCE Platform com o upload em lote.
- Baixar em lote a biblioteca de componentes de roteamento da 3DEXPERIENCE Platform.
- Para Template de roteamento, clique em Procurar para procurar uma pasta. Na caixa de diálogo, clique em Selecionar no 3DEXPERIENCE.
|
| Assistente da biblioteca de componentes |
Crie novos componentes ou modifique os existentes na biblioteca no computador local ou na 3DEXPERIENCE Platform. |
| Assistente de componentes de roteamento |
Salve o componente definido no computador local ou na 3DEXPERIENCE Platform. |
| Banco de dados de tubulação rígida e flexível |
Acesse todas as configurações dos componentes, Carregados ou Não carregados na 3DEXPERIENCE Platform, usando Status do componente. |
Além disso, dentro da interface do SOLIDWORKS Routing, o complemento 3DEXPERIENCE permite que você navegue e abra montagens de roteamento e componentes da plataforma em várias áreas principais, incluindo:
- O PropertyManager Propriedades da rota para personalizar peças como tubos e cotovelos.
- A ferramenta de seleção De/Para a inserção de componentes.
- As ferramentas Reutilizar rota.
- As opções Adicionar emenda e Editar emenda.
Essa funcionalidade simplifica os fluxos de trabalho, gerenciando componentes locais e baseados na nuvem dentro do Routing, oferecendo maior controle e flexibilidade.
