Criação de uma rota para conectores através da bandeja de cabos

Para criar rotas para conectores através da bandeja de cabos:

  1. Clique em Nova > Montagem e clique em Salvar .
  2. Para começar a rotear, insira o seguinte na montagem principal ao clicar em Inserir componente (barra de ferramentas Montagem) ou ao arrastá-los da Biblioteca de projetos, do File Explorer, de uma janela com uma peça aberta, da plataforma 3DEXPERIENCE ou do Windows Explorer:

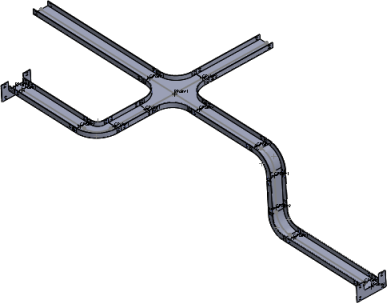

    1. Acessórios da bandeja de cabos para criar uma montagem de bandeja de cabos.
    2. Conectores elétricos nas aberturas da bandeja de cabos.
  3. Defina as opções no PropertyManager de Propriedades da rota e clique em .
    A nova submontagem de rota aparece na árvore de projeto do FeatureManager como [Bandeja de cabos <n>-<assembly_name>].
    Se a ordem das etapas for invertida na etapa dois acima, o nome da nova submontagem de rota é [Chicote <n>-<assembly_name>].

  4. Esboce o caminho entre os componentes de cada lado e o PontoC da Bandeja de cabos com o uso de qualquer combinação dos seguintes métodos:
    • Use Rota automática para gerar splines.
    • Esboce linhas , splines e filetes usando as ferramentas de esboço 3D.

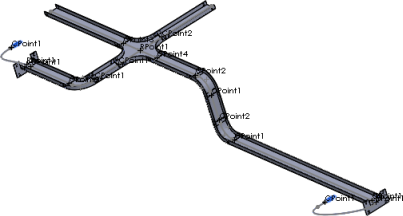

    Rotas elétricas são geradas a partir do ponto final do conector e do PontoC da bandeja de cabos.
    Para tornar visíveis os pontos de conexão, clique em Exibir pontos de rota (barra de ferramentas Exibir) ou em Exibir > Pontos de rota .
  5. Arraste os conectores e ferragens de roteamento adicionais à submontagem de rota.
    Conforme cada conector é adicionado à rota, um adaptador curto é adicionado ao esboço a partir do PontoC do conector.
  6. Para definir os atributos elétricos aos segmentos da rota:
    1. Clique em Ferramentas > Roteamento > Elétrica > Editar fios .
    2. Especifique os fios e cabos a serem usados.
    3. Para especificar o caminho da rota, execute uma destas ações:
      • Selecione os segmentos da rota entre os conectores em ambos os lados da Bandeja de cabos.
      • Na Lista de fios de/para, clique em Selecionar caminho.
      O caminho da rota entre os conectores é identificado automaticamente.
    4. Clique em .
  7. Saia do esboço.
    Você pode usar o mesmo procedimento para criar rotas para conectores com Canaletas HVAC.
