Caixa de diálogo do Assistente de preparação de arquivos

Você pode usar o Assistente de preparação de arquivos para avaliar seus arquivos quanto a problemas comuns antes de salvá-los na 3DEXPERIENCE Platform.

1. No SOLIDWORKS, clique em Ferramentas > Assistente de preparação de arquivos.
2. Na caixa de diálogo, clique em Adicionar pasta.
3. Na caixa de diálogo Procurar por pasta, selecione uma pasta e clique em OK.
4. Em Backup e registros, selecione as pastas para:
   • Selecionar uma pasta para criar um backup

     Armazena uma cópia dos arquivos modificados na pasta de backup.

   • Selecionar uma pasta para criar arquivos de log

     Armazena arquivos de log e o arquivo de resultados da análise HTML criado pela avaliação.

5. Em Opções, selecione os itens a serem avaliados:

   Substituir espaços à esquerda/à direita em nomes de arquivo por "_"	Substitui espaços à esquerda ou à direita em um nome de arquivo por um sublinhado "_".
   Detectar arquivos duplicados e solicitar a mesclagem	Pesquisa arquivos duplicados. Quando os arquivos duplicados são encontrados, a caixa de diálogo Mesclar duplicatas é aberta. Selecione as opções: Corresponder ao nome do arquivo Verifica os nomes de arquivo idênticos. Corresponder ao nome do arquivo e aos nomes de configuração Verifica os nomes de arquivo, nomes de configuração e o número de configurações idênticos. Corresponder ao nome do arquivo e ao carimbo de data/hora de criação do arquivo Verifica os nomes de arquivos idênticos e os carimbos de data e hora de criação de arquivos.
   Estender nomes de arquivos para ter pelo menos três caracteres	Adiciona um sublinhado "_" a um nome de arquivo quando um nome de arquivo tem apenas um ou dois caracteres. O 3DSearch requer pelo menos três caracteres em um nome de arquivo para indexá-lo.
   Detectar referências do 3DInterconnect	Identifica os arquivos que têm referências do 3DInterconnect e lista os arquivos no arquivo de log. Nenhuma alteração é feita nos arquivos do SOLIDWORKS.
   Detectar referências de arquivos ausentes	Identifica referências de arquivo ausentes e fornece detalhes no arquivo de log. Nenhuma alteração é feita nos arquivos do SOLIDWORKS. Se os arquivos forem movidos após a última vez que o modelo foi salvo, serão gerados avisos de arquivo ausente para os arquivos movidos.
   Detectar referências de configuração ausentes	Identifica referências de configuração ausentes e fornece detalhes no arquivo de log. Nenhuma alteração é feita nos arquivos do SOLIDWORKS.
   Detecte dados de configuração desatualizados	Lista informações sobre configurações desatualizadas. Isso pode acontecer se você excluir uma configuração e não reconstruir o modelo. Reconstrua os documentos antes de salvá-los na 3DEXPERIENCE Platform.
   Detecte arquivos não atualizados para compatibilidade com a 3DEXPERIENCE	Executa a verificação de compatibilidade nos arquivos selecionados, que verifica se os arquivos foram atualizados para o novo 3DEXPERIENCE Configuration Manager. Para atualizar automaticamente os arquivos para compatibilidade com a 3DEXPERIENCE, clique em Ferramentas > Opções > Opções do sistema > Integração do 3DEXPERIENCE e selecione Atualizar arquivos SOLIDWORKS para compatibilidade com a 3DEXPERIENCE Platform. Para obter mais informações, consulte Opções de integração com o 3DEXPERIENCE. Para atualizar manualmente os arquivos para compatibilidade com a 3DEXPERIENCE, com um modelo aberto na Árvore de projeto do FeatureManager, clique com o botão direito do mouse no item superior e selecione Atualizar para compatibilidade com a 3DEXPERIENCE. Para obter mais informações, consulte Atualização de modelos para compatibilidade com 3DEXPERIENCE.
   Verificar os valores de propriedade personalizada	Identifica os arquivos em que o mapeamento de atributos falhará devido a tipos de dados incompatíveis. Para adicionar uma verificação de propriedade personalizada: Selecione Verificar os valores de propriedade personalizada. Clique em Verificações de propriedade personalizada Na caixa de diálogo, adicione o nome de uma propriedade personalizada do SOLIDWORKS para Nome da propriedade personalizada do SOLIDWORKS. Selecione uma opção para o Tipo de dados de atributo mapeado. Clique em OK.

6. Clique em Start.
   O Assistente de preparação de arquivos executa automaticamente verificações adicionais.

   Verificação adicional	Descrição
   Atualiza a extensão de arquivo	Atualiza os arquivos que têm extensões de formato de arquivo antigas (.prt, .asm, .drw) para as extensões de arquivo atuais (.SLDPRT, .SLDASM, .SLDDRW).
   Número de configurações	Conta o número de configurações e exibe essas informações no arquivo de log.
   Versão do arquivo	Verifica se há arquivos mais antigos que o SOLIDWORKS 2021.

   O software cria um arquivo HTML dos resultados na pasta do arquivo de log.


7. Analise os resultados da análise para obter informações sobre possíveis problemas antes de salvar o modelo na 3DEXPERIENCE Platform.

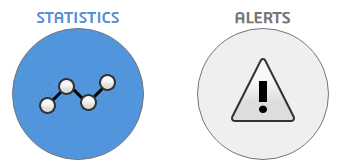

   Para exibir os dados necessários, clique em Estatísticas, conforme é mostrado acima ou em Alertas, conforme é mostrado abaixo.

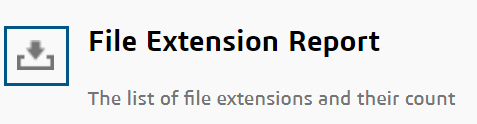

   Para baixar relatórios individuais como arquivos CSV da análise HTML, clique em ao lado do relatório.
