Tabelas gerais

Você pode criar tabelas gerais para utilização em desenhos. Essas tabelas têm funcionalidades semelhantes às das outras tabelas do SOLIDWORKS, como dividir, mesclar, classificar e equações.

Use uma tabela genérica quando precisar digitar os dados nas células em vez de gerá-los automaticamente. Esse tipo de tabela requer a entrada de dados pelo usuário em todas as células.

Para inserir uma tabela geral:

  1. Em um desenho, clique em Tabela geral (barra de ferramentas Tabela) ou em Inserir > Tabelas > Tabela geral.
  2. Especifique as propriedades listadas a seguir, depois clique em .
  3. Clique duas vezes em uma célula e digite o texto. Também é possível inserir símbolos e propriedades personalizadas.

Template de tabela

Clique em Abrir template de tabela para escolher um template padrão ou personalizado. Esta opção está disponível somente durante a inserção de tabelas.

Você também pode especificar um caminho de arquivo para um modelo de tabelas gerais em Opções do sistema > Locais de arquivos. Esse modelo ajudará os usuários a consolidar estilos e formatações. O caminho padrão do modelo é C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\english.

Posição da tabela

O canto estacionário controla a direção em que a tabela é expandida quando são adicionadas novas linhas ou colunas.

Defina o Canto estacionário como:

Superior esquerdo Novas colunas se estendem para a direita e novas linhas se estendem abaixo do ponto de âncora.
Superior direito Novas colunas se estendem para a esquerda e novas linhas se estendem abaixo do ponto de âncora.
Inferior esquerdo Novas colunas se estendem para a direita e novas linhas se estendem acima do ponto de âncora.
Inferior direito Novas colunas se estendem para a esquerda e novas linhas se estendem acima do ponto de âncora.

Anexar ao ponto de âncora

Anexa o canto especificado à âncora da tabela.
A opção Canto estacionário não está disponível quando você cria a tabela. Se a tabela estiver ancorada na criação, o canto estacionário será selecionado automaticamente na folha de desenho no quadrante mais próximo à âncora da tabela.

Tamanho da tabela

Defina o número de Colunas e Linhas para a tabela.

Borda

  Usar configurações do documento Usa as opções definidas em Propriedades do documento > Tabelas gerais.
Definir a borda da caixa Define uma espessura de linha para a borda externa da tabela.
Borda de grade Define uma espessura de linha para as linhas de grade internas da tabela.

Layer

Em desenhos com layers nomeadas, selecione uma layer. A tabela assume a cor da layer.



Formato do texto

Todas maiúsculas Selecione para especificar que todos os caracteres na tabela são letras maiúsculas.

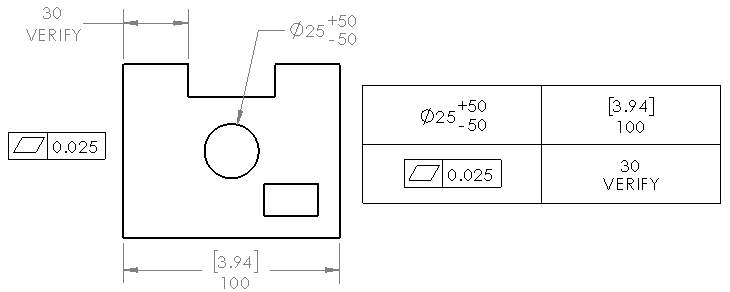

Tolerâncias geométricas e de dimensão em tabelas gerais

Ao vincular o valor de uma tolerância geométrica ou de dimensão a uma célula de uma tabela geral, a tolerância geométrica ou de dimensão na célula exibe os mesmos elementos que a anotação original, incluindo tolerância, dimensões duplas e texto adicional.
