PropertyManager de Tabela de furos (Editar)

Especifique as propriedades das tabelas de furos existentes.

Para abrir o PropertyManager de Tabela de furos (Editar), siga um destes procedimentos:

  • Clique no ícone de mover tabela no canto superior esquerdo da tabela.
  • Clique com o botão direito em qualquer ponto da tabela e selecione Propriedades.
  • Clique com o botão direito na árvore de projeto do FeatureManager e selecione Propriedades.

Posição da tabela

O canto estacionário controla a direção em que a tabela é expandida quando são adicionadas novas linhas ou colunas.

Defina o Canto estacionário como:

Superior esquerdo Novas colunas se estendem para a direita e novas linhas se estendem abaixo do ponto de âncora.
Superior direito Novas colunas se estendem para a esquerda e novas linhas se estendem abaixo do ponto de âncora.
Inferior esquerdo Novas colunas se estendem para a direita e novas linhas se estendem acima do ponto de âncora.
Inferior direito Novas colunas se estendem para a esquerda e novas linhas se estendem acima do ponto de âncora.

Anexar ao ponto de âncora

Anexa o canto especificado à âncora da tabela.

A opção Canto estacionário não está disponível quando você cria a tabela. Se a tabela estiver ancorada na criação, o canto estacionário será selecionado automaticamente na folha de desenho no quadrante mais próximo à âncora da tabela.

Ordem dos rótulos

Especifica o método para definir a ordem em que os furos são marcados.

XY Utiliza as coordenadas X-Y para ordenar os rótulos o mais próximo da referência selecionada.
Caminho de ferramenta reduzido Usa o menor comprimento entre todos os furos do mesmo tamanho e ordena os rótulos por esse caminho.
radial Ordena os rótulos radialmente para peças giradas ou torneadas.

Tipo de rótulo

A, B, C... Utiliza rótulos alfanuméricos. Nos rótulos alfanuméricos, a letra do prefixo designa um determinado tamanho de furo e o número designa uma instância. Defina o caractere inicial em Começar com.
1, 2, 3 Utiliza rótulos numéricos. Defina o número inicial em Começar com.
Manual Permite definir vários prefixos de rótulos personalizados.

As notas correspondentes na vista mudam com a tabela.

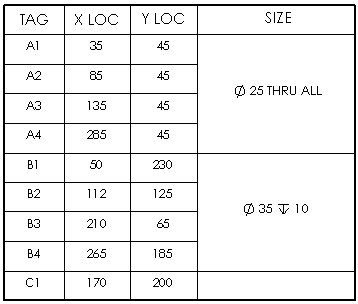

A, B, C...

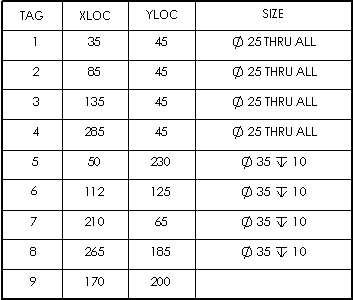

1, 2, 3...

Esquema

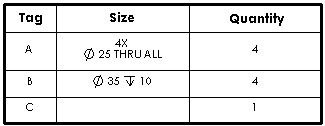

Combinar rótulos iguais Combina linhas com furos no mesmo padrão, o que combina também furos com os mesmos tamanhos. As colunas dos valores de localização são removidas. Esta opção remove as colunas de localização, LOC X e LOC Y.


Combinar tamanhos iguais Disponível somente quando Combinar rótulos iguais estiver desmarcado. Mescla as células de furos do mesmo tamanho. As colunas dos valores de localização permanecem.


Exibir letra e número de tamanhos de broca em polegada ANSI Exibe os furos criados com a ferramenta Assistente de furação com os mesmos tamanhos das Especificações do furo da ferramenta Assistente de furação, por exemplo, A ou #40.
É possível alternar a exibição dos tamanhos em uma tabela de furos marcando ou desmarcando esta opção.

Localização e precisão do furo

Especifique o número de dígitos significativos para os valores de localização de furo.

Visibilidade

Selecione para ocultar uma ou todas as categorias das seguintes opções:
  • Ocultar indicador de origem
  • Ocultar centros de furo
  • Ocultar rótulos de furo

Borda

Borda de caixa Define uma espessura de linha para a borda externa da tabela.
Borda de grade Define uma espessura de linha para as linhas de grade internas da tabela.

Dimensões duplas

Selecione Dimensões duplas para exibir as dimensões em unidades duplas.

Exibir unidades. Selecione para exibir as unidades.

Layer

Em desenhos com layers nomeadas, selecione uma layer. A tabela assume a cor da layer.



Formato do texto

Todas maiúsculas Selecione para especificar que todos os caracteres na tabela são letras maiúsculas.
