Propriedades do documento - Etiquetas de vista de seção

Para abrir esta página:

Com um desenho aberto, clique em Opções (barra de ferramentas Padrão), selecione a guia Propriedades do documento e, em seguida, selecione Vistas > Seção.

Padrão geral de desenho

Padrão de vista de seção da base

Estilo da linha

Especifica o estilo e a espessura da linha de seção para a vista de origem.

Padrão com conector	Exibe uma linha de seção contínua na vista de origem.
Alternativa sem conector	Exibe uma linha de seção dividida na vista de origem.
Padrão sem conector	Mostra linhas grossas nas extremidades da linha de corte e em qualquer mudança de direção dentro da linha de corte.

Texto de seta de seção

Opções de etiqueta

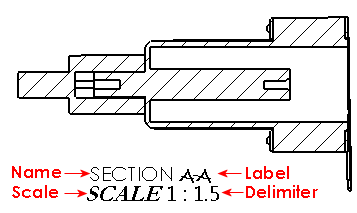

Por padrão	Selecione para atender ao padrão de base. Desmarque para modificar os parâmetros da etiqueta de vista: Nome Selecione um título para exibição na etiqueta de vista ou insira seu próprio título. Fonte Especifica a fonte do título na etiqueta da vista. Etiqueta Especifica a aparência da letra que corresponde à etiqueta na vista pai. Fonte Especifica a fonte da etiqueta na etiqueta da vista. Rotação Especifica a aparência do ângulo de rotação da vista. Fonte Especifica a fonte do ângulo de rotação na etiqueta da vista. Escala Selecione uma etiqueta para a escala ou insira sua própria etiqueta. Fonte Especifica a fonte da escala na etiqueta da vista. Delimitador Especifica a opção de exibição de escala: Para exibir a escala com dois números separados por um delimitador, selecione: X:X X/X (X:X) (X/X) Para exibir a escala como a razão de dois números seguida por X, selecione # X. Para ocultar a escala, selecione <Nenhuma> . Fonte Especifica a fonte do delimitador na etiqueta da vista. Remova o espaço na escala ao redor de dois pontos (:) e barra (/) Selecione para remover o espaço na etiqueta de escala.     Empilhada Exibe a etiqueta da vista com nome e etiqueta empilhados sobre a escala.     Em linha Exibe o nome e a etiqueta na mesma linha.
Exibir etiqueta acima da vista	Exibe a etiqueta acima da vista.
Incluir rótulos de localização de novas visualizações	Selecione para adicionar automaticamente uma etiqueta de localização à vista de seção e à linha de corte.
Incluir etiqueta de visualização nas novas seções removidas	Adiciona um rótulo de vista a cada nova vista de Seção removida criada. Selecionado Desmarcado

Layer

Tamanho da vista/seção

Em escala com a altura da letra da vista de seção	Especifica o tamanho da ponta de seta para escalar as vistas de seção automaticamente de acordo com a altura da letra da vista, se as setas da vista de seção não forem determinadas pela fonte do texto da seta de seção. Desmarcar para modificar as dimensões das setas.
Estilo	Especifica um tipo de seta para vistas de seções. O tipo de seta das vistas de seção pode ser especificado, independentemente do tipo de seta para dimensões.

Meia seção

Padrão com conector	Exibe as duas setas.
Alternativa sem conector	Exibe uma seta.

Exibição geral

Oculta ressaltos de linha de corte da vista de seção.	Selecionado (ressaltos ocultos)
	Desmarcado (ressaltos exibidos)
