Selecionar outra e selecionar Referência de posicionamento

Você pode usar a caixa de diálogo Selecionar outra para selecionar entidades ocultas por outras entidades. Você pode usar a caixa de diálogo Selecionar referência de posicionamento para selecionar referências de posicionamento.

Selecionar outra

Para selecionar itens ocultos:

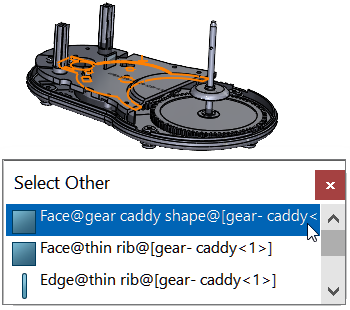

  1. Em um documento de peça ou montagem, clique com o botão direito no modelo na área de gráficos e selecione Selecionar outra.
    • O ponteiro muda para e a caixa de diálogo Selecionar outra é exibida com uma lista de entidades que ficam abaixo do ponteiro na ordem em que são encontradas. Um ícone exibe o tipo de entidade como uma face ou aresta.
    • Posicione o ponteiro sobre os itens na lista para realçá-los na área de gráficos.
    • Para navegar pela lista, pressione Tab ou gire o botão do meio do mouse.
    • Você pode clicar com o botão direito no modelo para ocultar faces, revelando outras faces e arestas ocultas.
  2. Clique na lista ou na área de gráficos para selecionar uma entidade.

Selecionar referência de posicionamento

Quando mais de uma referência de posicionamento estiver disponível, a caixa de diálogo Selecionar referência de posicionamento exibirá uma lista de referências de posicionamento.

A caixa de diálogo pode ser exibida ao usar estes fluxos de trabalho:
  • Inserir um componente.
  • Arrastar um componente da Árvore de projeto do FeatureManager.
  • Arrastar um arquivo da guia File Explorer no Painel de tarefas.
  • Arrastar um arquivo da guia Biblioteca de projetos no Painel de tarefas.

Para adicionar uma referência de posicionamento:

  1. Abra um modelo em que várias referências estão disponíveis entre os dois componentes.

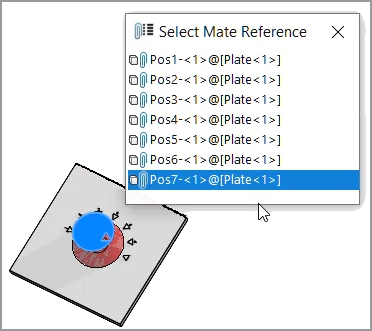

    Neste exemplo, você cria uma referência de posicionamento entre um botão e uma placa. A placa tem várias posições que você pode selecionar.

  2. Solte o botão sobre a placa.

    A opção Selecionar referência de posicionamento aparece quando o botão está sobre a placa.

  3. Na caixa de diálogo Selecionar referência de posicionamento , selecione uma referência.
