PropertyManager de aparar

Use o PropertyManager de Aparar para selecionar um tipo de aparagem e controlar as outras opções de aparagem.

Você pode aparar qualquer esboço 2D.

Para abrir o PropertyManager de Aparar:

  1. Clique com o botão direito em um esboço e selecione Editar esboço.
  2. Clique em Aparar entidades (barra de ferramentas Esboço) ou emFerramentas, > Ferramentas de esboço, > Aparar.

O PropertyManager de Apararcontém as seguintes opções:

Aparagem ativa

Selecione Aparagem ativa para realizar o seguinte:
  • Prolongar entidades de esboço.
  • Aparar entidades de esboço únicas até a entidade de interseção mais próxima enquanto você arrasta o ponteiro.
  • Aparar uma ou mais entidades de esboço até a entidade de interseção mais próxima enquanto você arrasta o ponteiro e cruza a entidade.

Vídeo: Aparagem ativa - aparar

Canto

Selecione Canto para modificar duas entidades selecionadas até que se cruzem em um canto virtual.

Fatores que governam a opção de aparagem de canto incluem:
  • As entidades de esboço podem ser diferentes.
  • A operação de aparagem pode estender uma entidade de esboço e encurtar outra, ou pode estender ambas.
  • O comportamento é afetado pela extremidade da entidade de esboço selecionada.
  • O comportamento não é afetado pela ordem de seleção das entidades de esboço.

Aparar e remover a parte interna

Selecione Aparar e remover a parte interna para aparar entidades abertas que:
  • Cruzam dois limites selecionados.
  • Existem entre dois limites selecionados.
  • Existem dentro de uma entidade de esboço fechada.
Os fatores que determinam Aparar e remover a parte interna são:
  • As entidades de esboço selecionadas como duas entidades delimitadoras podem ser diferentes.
  • As entidades de esboço que você seleciona para a aparagem precisam:
    • Interceptar cada entidade delimitadora uma vez.
    • Não interceptar de nenhuma maneira as duas entidades delimitadoras.
  • A ação de aparagem remove qualquer entidade de esboço válida no interior dos limites selecionados.
  • Somente segmentos de esboço abertos são entidades de esboço válidas para aparagem.

Aparar e remover a parte externa

Selecione Aparar e remover a parte externa para aparar entidades abertas que existem fora dos dois limites selecionados. Os fatores que determinam Aparar e remover a parte externa incluem:
  • As entidades de esboço selecionadas como duas entidades delimitadoras podem ser diferentes.
  • Limites não são restritos pelas extremidades das entidades de esboço selecionadas.
  • A ação de aparagem remove qualquer entidade de esboço válida fora dos limites selecionados.
  • Se a entidade de esboço a ser aparada cruzar qualquer entidade delimitadora uma vez:
    • Ela apara a seção fora da entidade delimitadora.
    • Ela prolonga a seção no interior da entidade delimitadora até a próxima entidade.
  • Somente segmentos de esboço abertos são entidades válidas para aparagem.


Aparar até o mais próximo

Selecione Aparar até o mais próximo para aparar ou estender as entidades de esboço selecionadas. Fatores que determinam Aparar até o mais próximo:
  • Remover a entidade de esboço selecionada até a interseção mais próxima com outra entidade de esboço.
  • Prolongar a entidade selecionada. A direção na qual a entidade se prolonga depende da direção na qual o ponteiro é arrastado.

Vídeo: Aparar até o mais próximo

Manter entidades aparadas como geometria de construção Converte as entidades aparadas em geometria de construção.
Ignorar aparagem da geometria de construção Não afeta a geometria de construção ao aparar entidades.

Estas opções mantêm relações dimensionais com as entidades aparadas. Podem manter as relações geométricas, dependendo das condições de aparagem.

Se você selecionar as duas opções, o software converterá as entidades sólidas em geometria de construção e não afetará a geometria de construção existente.

Exemplo

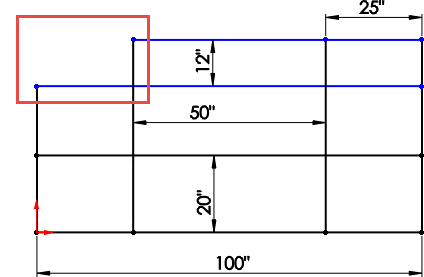

Antes de aparar

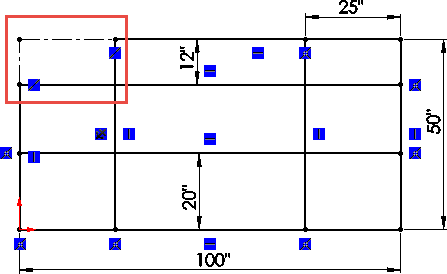

Manter entidades aparadas como geometria de construção desmarcada


Manter entidades aparadas como geometria de construção marcada
