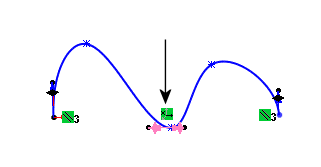

Relações de esboço em esboços 3D Muitas relações de esboços 2D estão disponíveis para esboços 3D. Relações de esboço adicionais com suporte para esboços 3D incluem:Relações perpendiculares entre uma linha através de um ponto em uma superfície. Relações entre entidades de esboço 3D criadas em um plano de esboço, e entidades 3D criadas em outros planos de esboço. Relações simétricas a uma linha entre esboços 3D criados no mesmo plano. Nenhuma relação aplicada Relações simétricas aplicadas Relações com alças de manipulação de spline, como ao longo de um eixo ou entre alças. Relação ao longo do eixo Y realçada Relações de ponto médio. Relações iguais. Relações de tangente ou curvatura igual entre faces e splines. Relações entre arcos e outras entidades de esboço. Relações entre arcos como concêntrica, tangente ou igual. Relações Normal a, aplicadas entre uma linha e um plano, ou entre dois pontos e um plano. Em um esboço 3D você pode esboçar entidades ao longo dos eixos global X, global Y ou global Z. Arco com linha perpendicular criada em planos perpendiculares Arco com linha tangente e perpendicular ao ponto médio entre entidades Arcos iguais criados em planos perpendiculares Relações concêntricas e perpendiculares entre um cone e uma linha de esboço 3D. Entidade cônica e linha de esboço 3D Relação concêntrica entre entidades Relação perpendicular entre entidades Tópico paiEsboços 3D Relações tangentes à face com splines Ferramentas de esboço 3D
