Posicionamentos magnéticos

Você pode usar posicionamentos magnéticos para posicionar os ativos criados usando a ferramenta Editor de ativos.

Com a ferramenta Editor de ativos, é possível definir pontos de conexão e um plano de chão. Ao inserir e mover os ativos nas proximidades uns dos outros, utilize posicionamentos magnéticos para encaixar o ativo em posição relativa a outros ativos. Para bloquear o posicionamento magnético, clique no ícone Bloquear posicionamento próximo ao cursor.

Para ativar os posicionamentos magnéticos, clique em Ferramentas > Posicionamento magnético LIGADO/DESLIGADO .

Percorrer pelos pontos de conexão

Ao inserir um componente com um posicionamento magnético, você percorrer pelos pontos de conexão usando atalhos de teclado. Use o colchete esquerdo [ para percorrer pelos pontos de conexão no componente em movimento. Use o colchete direito ] para percorrer pelos pontos de conexão no componente estático.

Para usar os atalhos de teclado para percorrer pelos pontos de conexão:

Selecione o componente a ser usado em um posicionamento magnético. Com o componente selecionado, use [ ou ] para percorrer pelos pontos de conexão.

Para personalizar os atalhos do teclado:

  1. Abra uma montagem e clique em Ferramentas > Personalizar > Teclado.
  2. Em Categoria, selecione Outros.
  3. Em Comando, selecione Percorrer pelos pontos de conexão (componente em movimento) ou Percorrer pelos pontos de conexão (componente estático) para alterar o atalho do teclado.

Exemplo - Posicionamentos magnéticos

Neste exemplo, é feita a utilização de posicionamentos magnéticos para conectar duas faixas de um piso em uma montagem.

Estas etapas neste exemplo são:
  • Criar um plano do chão (piso).
  • Adicionar um ponto de conexão (reto) à primeira faixa.
  • Adicionar um ponto de conexão (curvo) à segunda faixa.
  • Inserir as faixas na montagem e usar posicionamentos magnéticos para conectá-las.
  1. Para criar o plano do chão, com a montagem do piso aberta na área de gráficos, clique em Inserir > Geometria de referência > Plano do chão.

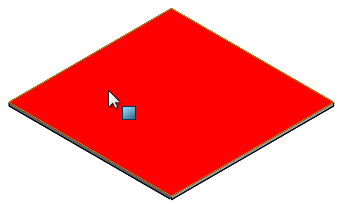

  2. Na área de gráficos, clique na face superior para o Plano do chão.

  3. Clique em .
  4. Para adicionar um ponto de conexão à primeira faixa, com a faixa reta aberta na área de gráficos, clique em Ferramentas > Editor de ativos.
  5. Na área de gráficos, selecione a face mostrada para Plano do chão.

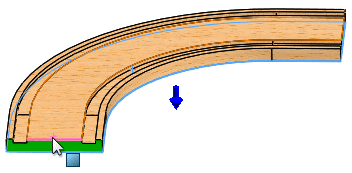

  6. Selecione a aresta mostrada para Ponto de conexão em Pontos de conexão.

    Ao selecionar uma aresta linear, o ponto médio é escolhido.

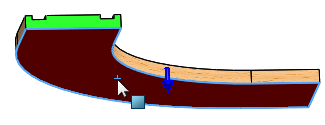

  7. Selecione a face mostrada para Direção da conexão.

  8. Clique em Adicionar conector.

  9. Clique em .
    A árvore de projetos do FeatureManager é atualizada para incluir as Referências publicadas que contêm o Plano do chão e o Conector1.
  10. Para adicionar um ponto de conexão à segunda faixa, com a faixa curva aberta na área de gráficos, clique em Ferramentas > Editor de ativos.

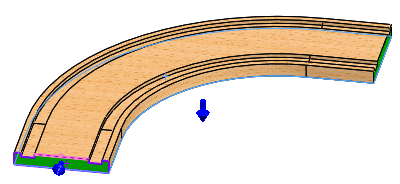

  11. Na área de gráficos, selecione a face mostrada para Plano do chão.

  12. Selecione a aresta mostrada para Ponto de conexão em Pontos de conexão.

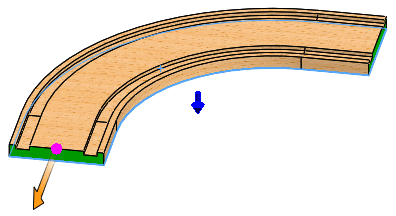

  13. Selecione a face mostrada para Direção da conexão.

  14. Clique em Adicionar conector.

  15. Clique em .
    A árvore de projetos do FeatureManager é atualizada para incluir as Referências publicadas que contêm o Plano do chão e o Conector1.
  16. Para inserir os ativos na montagem, com a montagem do piso na área de gráficos, clique em Inserir componentes (barra de ferramentas Montagem) ou Inserir > Componente > Peça/montagem existente.

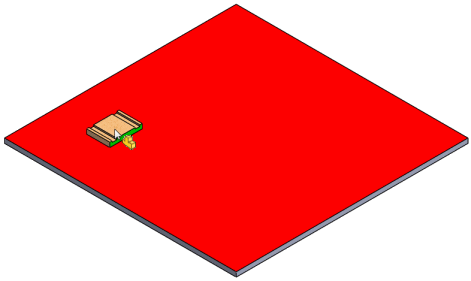

  17. No PropertyManager, em Abrir documentos, selecione faixa reta e arraste o ponteiro do mouse com a faixa anexada até a área de gráficos, conforme mostrado.

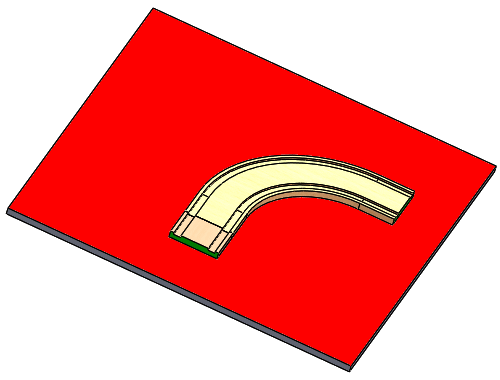

  18. Clique no chão para posicionar a faixa.
    A faixa se posiciona no chão, pois os posicionamentos de chão estão incluídos.

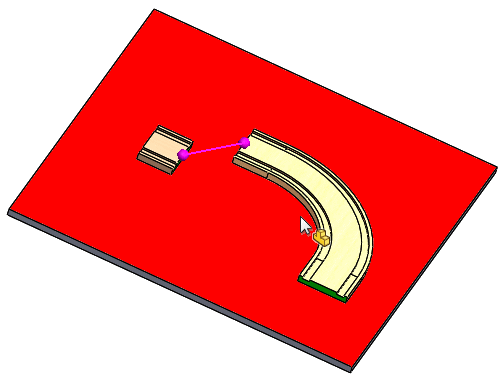

  19. No PropertyManager, em Abrir documentos, selecione faixa curva e arraste o ponteiro do mouse com a faixa anexada até a área de gráficos, conforme mostrado, mas não a solte. À medida que você arrasta a faixa curva em direção à faixa reta, observe a linha de snap do posicionamento magnético que aparece enquanto você arrasta a faixa curva para mais perto.
  20. Clique para soltar a faixa curva, assim ela fará o snap com a faixa reta.
